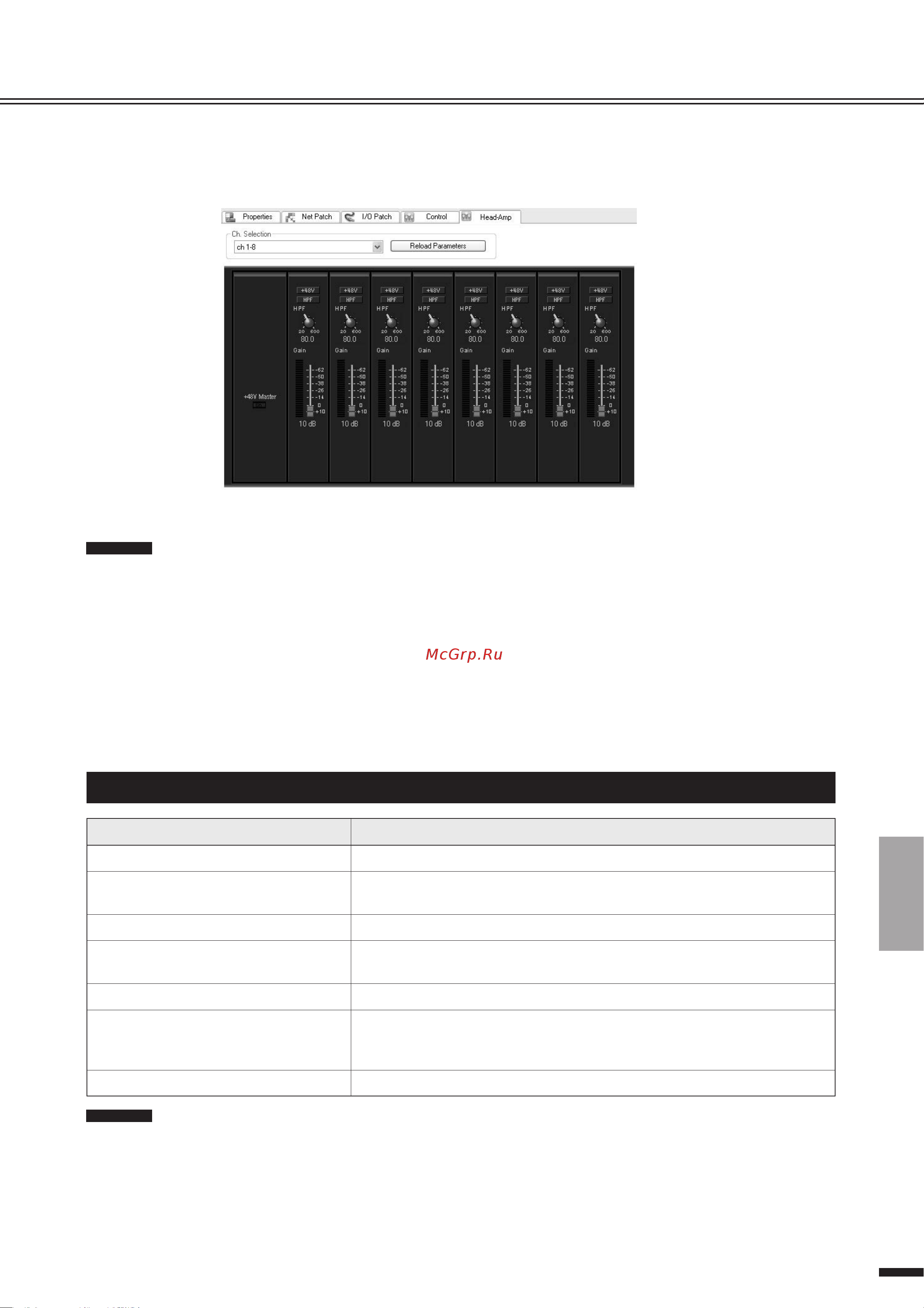

Средства управления внутренним предварительным усилителем Head Amp Control 4 Щелкните на вкладке предварительного усилителя Через несколько секунд в окне выбора канала Ch Selection отобразится имя соответствующего канала PrrfFfhes Net Patch l fì Pair Ponimi jMj Fead Дтр Ch Select eh 1 8 v I RebaJ Paia neh ì Параметры предварительного усилителя доступны для управления из данной области дисплея Текущие настройки параметра отображаются на дисплее при выборе ch 1 8 либо ch 9 16 из окна выбора канала Ch Selection ПРИМЕЧАНИЕ В случае последующего решения о возврате к использованию цифрового пульта для управления предварительными усилителями рекомендуется повторное применение функции Quick Setup несмотря на то что тот же самый результат может быть получен путем снятия флажка Head Amp PC Remote Control и настройки одностороннего Unicast режима последовательной передачи данных Serial Communication Mode через интерфейсную плату MY16 ES64 В процессе эксплуатации кольцевой сети ПО 5 Е5Моп Юг недоступно для использования Для использования программы АУЗ ЕЗМотЮг в качестве средства управления предварительными усилителями необходимо либо изменить кольцевую топологию сети на шлейфовую конфигурацию либо интегрировать в систему устройство ЕФегЭоипб оснащенное третьим портом Операции с экранными средствами управления предварительными усилителями могут выполняться с помощью перетаскивания объектов сНск апб бгад либо посредством прокрутки колеса мышки Параметры предварительного усилителя поддающиеся мониторингу и контролю Параметр 48 В Описание Предназначен для включения и отключения фантомного питания 48 В для каждого канала НА GAIN КОЭФФИЦИЕНТ УСИЛЕНИь Предназначен для регулировки коэффициента усиления в диапазоне от 62 дБ до 10 дБ с размером шага 1 дБ HPF Фильтр верхних частот Предназначен для включения и отключения фильтра верхних частот Предназначен для регулировки частоты среза фильтра верхних частот 12 дБ Окт в диапазоне HPFFREQ от 20 Гц до 600 Гц в 60 шагов METER Измеритель Отображает измеритель уровня для каждого входного канала Отображает автоматически присвоенные идентификационные номера устройств 1 8 Device ID Идентификатор устройства соответствуют идентификаторам AD8HR Каждому устройству SB168 ES присваиваются два идентификационных номера 48V Master SW Отображает текущее состояние ВКЛУВЫКЛ общего выключателя фантомного питания 48 В ПРИМЕЧАНИЕ При регулировке коэффициента усиления возможны кратковременные помехи в выходном звуковом потоке Данное явление нормально Ввиду пошаговой регулировки внутреннего коэффициента усиления с интервалами 6 дБ для предупреждения шумовых помех выходной поток кратковременно приглушается Ниже указан перечень параметров которые не поддерживаются системой и при отображении на дисплее не доступны для редактирования Device Mode Name режим имя устройства Word Clock Source источник синхронизатора слов Gain trim настройка коэффициента усиления Panel Lock блокировка доступа к пульту LED Brightness яркость светодиодного индикатора SB168 ES Руководство пользователя 119
