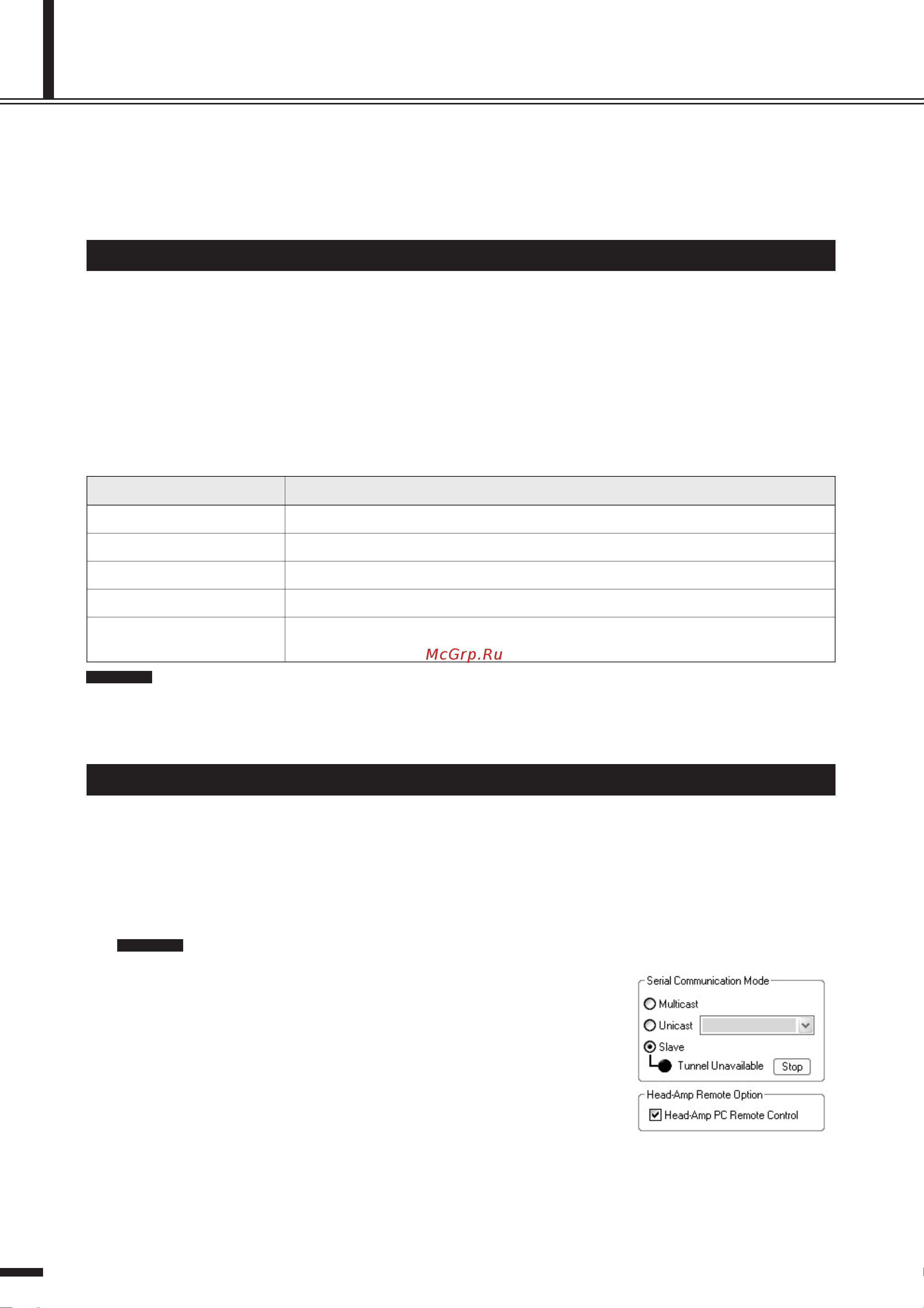

Средства управления внутренним предварительным усилителем Head Amp Control Дистанционное управление работой предварительных усилителей 5В168 Е8 может осуществляться с хостустройств совместимые цифровые микшерские пульты либо цифровая микшерская аппаратура см стр 169 либо с помощью программного обеспечения АУЗ ЕЗМопНог Управление с цифрового микшерского пульта Управление предварительными усилителями SB168 ES может осуществляться ссовместимого цифрового микшерского пульта Для получения доступа к средствам управления предварительными усилителями с цифрового микшерского пульта выберите опцию управления через MY16 ES64 control via an МY16 ES64 в окне контроллера предварительного усилителя с использованием функции Quick Setup Quick Setup Head Amp Controller Каждому устройству SB168 ES соответствуют два узла AD8HR AD8HR 1 AD8HR 2 и т д на дисплее цифрового микшерского пульта при этом управление параметрами SB168 ES можно осуществлять способом аналогичным управлению параметрами AD8HR Кроме того для выполнения одновременной выборки всех параметров предварительного усилителя может использоваться опция сценической выборки scene recall Подробная информация о средствах управления предварительным усилителем указана в руководстве пользователя цифрового микшерского пульта Модель Название раздела в руководстве пользователя M7CL LS9 Использование внешнего предварительного усилителя DM1000 Использование AD8HR AD824 DM2000 Управление преобразователями типа AD8HR AD824 A D PM5D PM5D RH Руководство Пользователя Функция SYS W CLOCK Раздел НА предусилитель Управление внешним предварительным НЧ усилителем при помощи DM E64N 24N Страница набора заданных DME64N 24N значений предварительного усилителя ПРИМЕЧАНИЕ ЗВ168 ЕЗ Сообщения об ошибках не отображаются на дисплее цифрового микшерского пульта кроме того пульт не может использоваться для установки параметров протокола ЕФегЗоипб Данные функции доступны в ПО АУЗ ЕЗМопИог Управление с помощью ПО AVS ESMonitor Программное обеспечение AVS ESMonitor может использоваться как для установки параметров протокола EtherSound так и для управления предварительными усилителями SB168 ES Для управления предварительными усилителями с помощью программы AVS ESMonitor необходимо либо применить опцию AVS ESMonitor в окне контроллера предварительного усилителя Quick Setup Head Amp Controller field либо выполнить описанную ниже процедуру установки в результате которой страница набора заданных значений предварительного усилителя будет отображаться в интерфейсе программы AVS ESMonitor 1 Выберите устройство SB168 ES управляемое с помощью навигации по древовидному меню ПРИМЕЧАНИЕ В случае управления несколькими устройствами SB168 ES следует повторить описанную ниже процедуру для каждого устройства Выберите Slave в разделе режима последовательной передачи данных Serial Communication mode Проверьте каждую страницу набора заданных значений управления и убедитесь в недоступности других устройств EtherSound для передачи данных к данному устройству SB168 ES При выборе устройства SB168 ES временно активируйте настройку Slave Установите флажок Head Amp PC Remote Control r Serial Communication Mode O Multicast O Unicast Q Slave Tunnel Unavailable Stop Head Amp Remote Option 0 Head Amp PC Remote Control Отображается вкладка предварительного усилителя Head Amp M118 SB168 ES Руководство пользователя
