14 Версия 1.1.001
2.3. | Описание системы
2.3.1. Варианты комплектации
Возможные варианты комплектации ИБП показаны в таблице 2.1
Исполнение ИБП Установленные опции Кол-во Примечание
Стандартная Версия
(со встроенными
АКБ)
Автоматические выключатели 5 Стандартно
Двойной ввод (раздельный ввод выпрямителя
и байпаса)
1 Стандартно
Карта параллельной работы 1 Опционально
Карта «сухих» контактов 1 Опционально
Версия Н (без
встроенных АКБ)
для подключения
внешних батарей
Автоматические выключатели 4 Стандартно
Двойной ввод (раздельный ввод выпрямителя
и байпаса)
1 Стандартно
Карта параллельной работы 1 Опционально
Карта «сухих» контактов 1 Опционально
2.3.2. Общий вид
Внешний вид ИБП показан на рисунках 2-7 – 2-13.

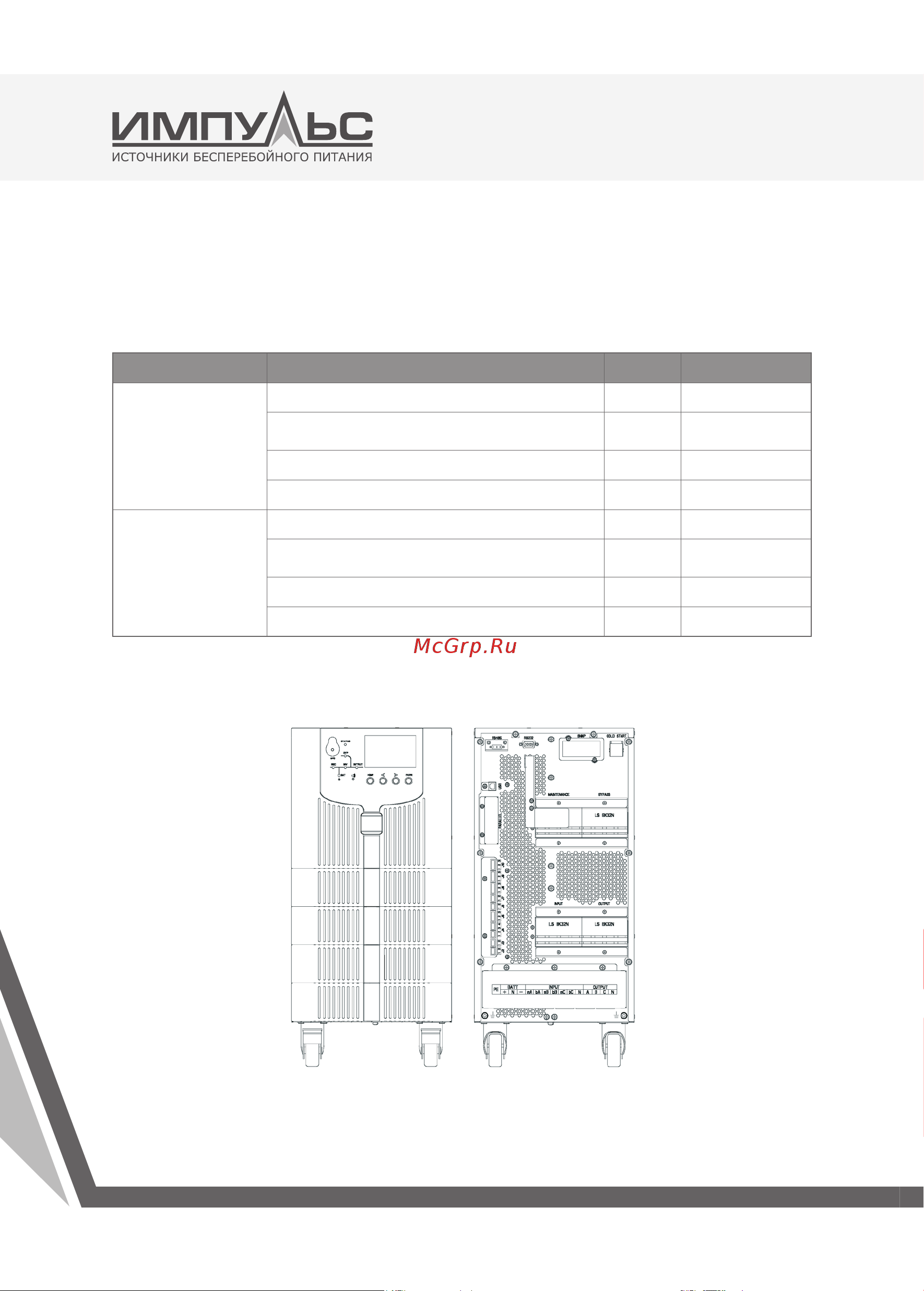

Рис 2-7: ИБП ФОРА33 Н 10-15кВА (Версия для подключения внешних АКБ)
