272020
Конфигурация ИБП Масса
10-15кВА, стандартная версия 50кг (без учета АКБ)
10-15кВА, версия Н 28кг
20-30кВА, стандартная версия 88кг (без учета АКБ)
20-30кВА, версия Н 50кг
40кВА, стандартная версия 61кг
40кВА, версия Н 140кг
3.2 . | Разгрузка и Распаковка
3.2.1. Транспортировка и распаковка шкафа ИБП
Перечень действий при перемещении и распаковке оборудования:
1. Убедитесь, что упаковка не деформирована., в случае обнаружения повреждений обра-
титесь к перевозчику.
2.
При разгрузке и перемещении оборудования используйте вилочный погрузчик, как
показано на рис. 3-5

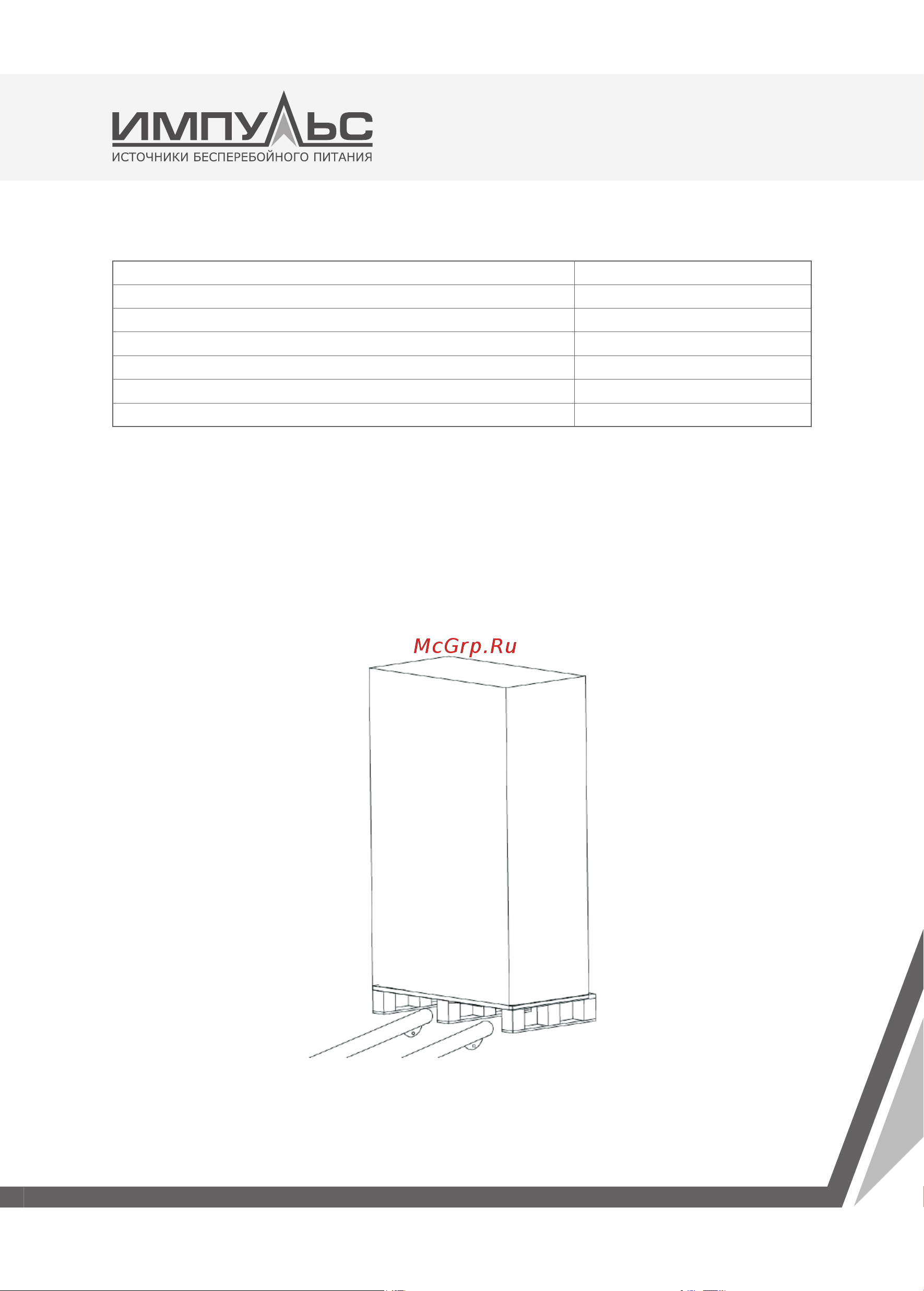

Рис 3-5 Перемещение оборудования
