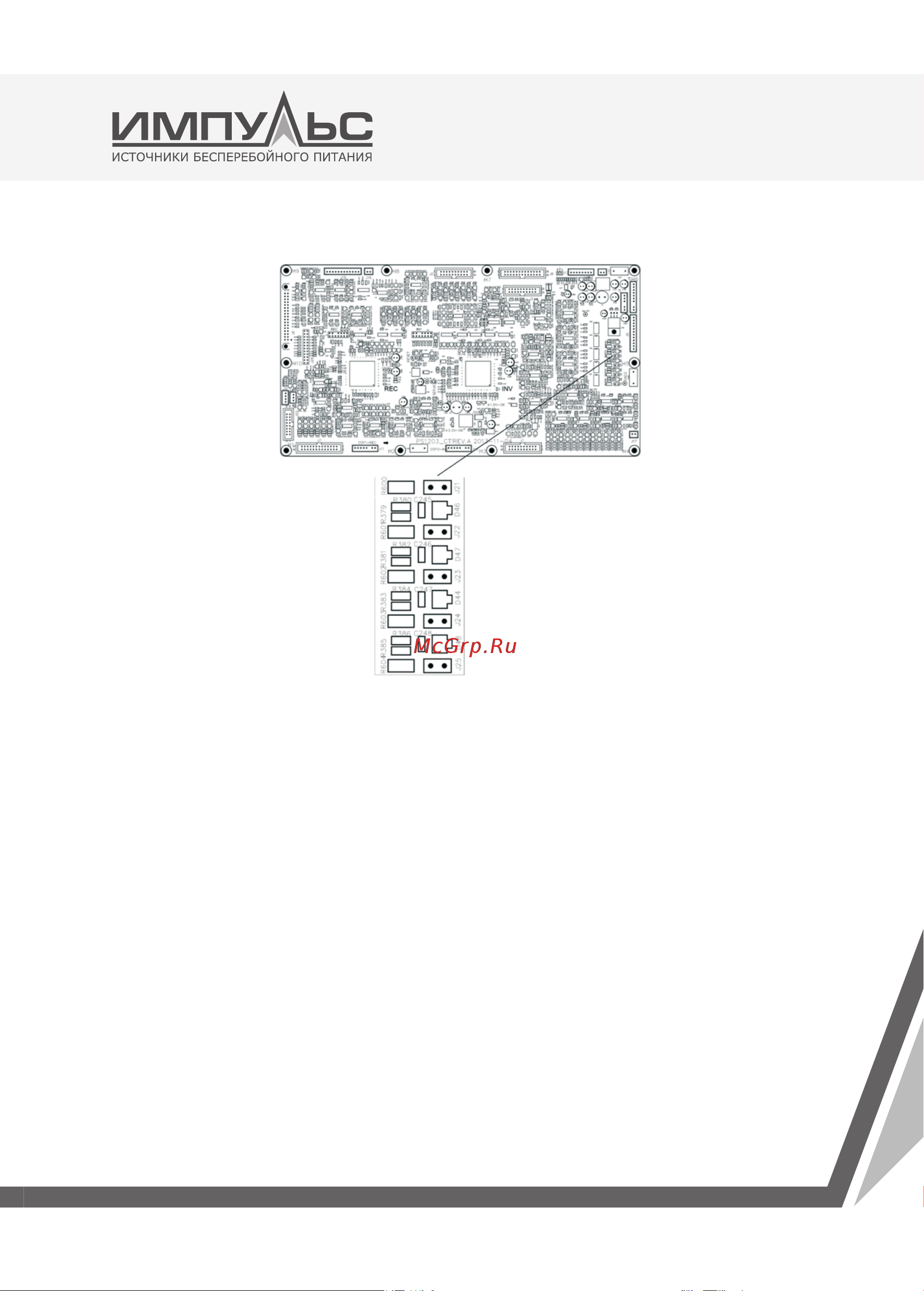

Рис 5-12. Расположение перемычек на плате управления
1. Установка перемычек на плате параллельной работы.
a.
В ИБП, предназначенном для одиночной установки плата параллельной работы не
установлена. При параллельном подключении на плате параллельной установки на
коннекторах J33-J42 должны быть установлены перемычки.
b. Если параллельная система состоит из 2-х ИБП установите замыкающие перемычки в
коннекторы J33/J35/J37/J39/J41. Коннекторы J34/J36/J38/J39/J42 должны быть свободны
от перемычек (контакты не замкнуты).
c.
При установке 3-х или 4-х ИБП в параллель коннекторы J33-J42 должны быть свободными
от перемычек (контакты разомкнуты).
2. Установка перемычек на плате управления.
Модель платы управления ИБП (артикул) – PS1203-CT1.
Для одиночного ИБП – все коннекторы J21-J25 дол жны быть замкну ты (установлены перемычки).
При параллельном подключении коннекторы J21-J25 должны быть свободными от перемычек
(контакты разомкнуты), как показано на Рисунке 5-12.
ПРИМЕЧАНИЕ: Состояние всех остальных коннекторов на платах управления и параллельной
работы, не упоминаемых в данном разделе, должно оставаться неизменным.
