172020
SNMP
COLD START
BATTERY
BYPASSMAINTENANCE
OUTPUTINPUT
RS232 RS485
USB
PARALLEL
7
8
1
3
4
5
14
2
15
10
12
9
11
13

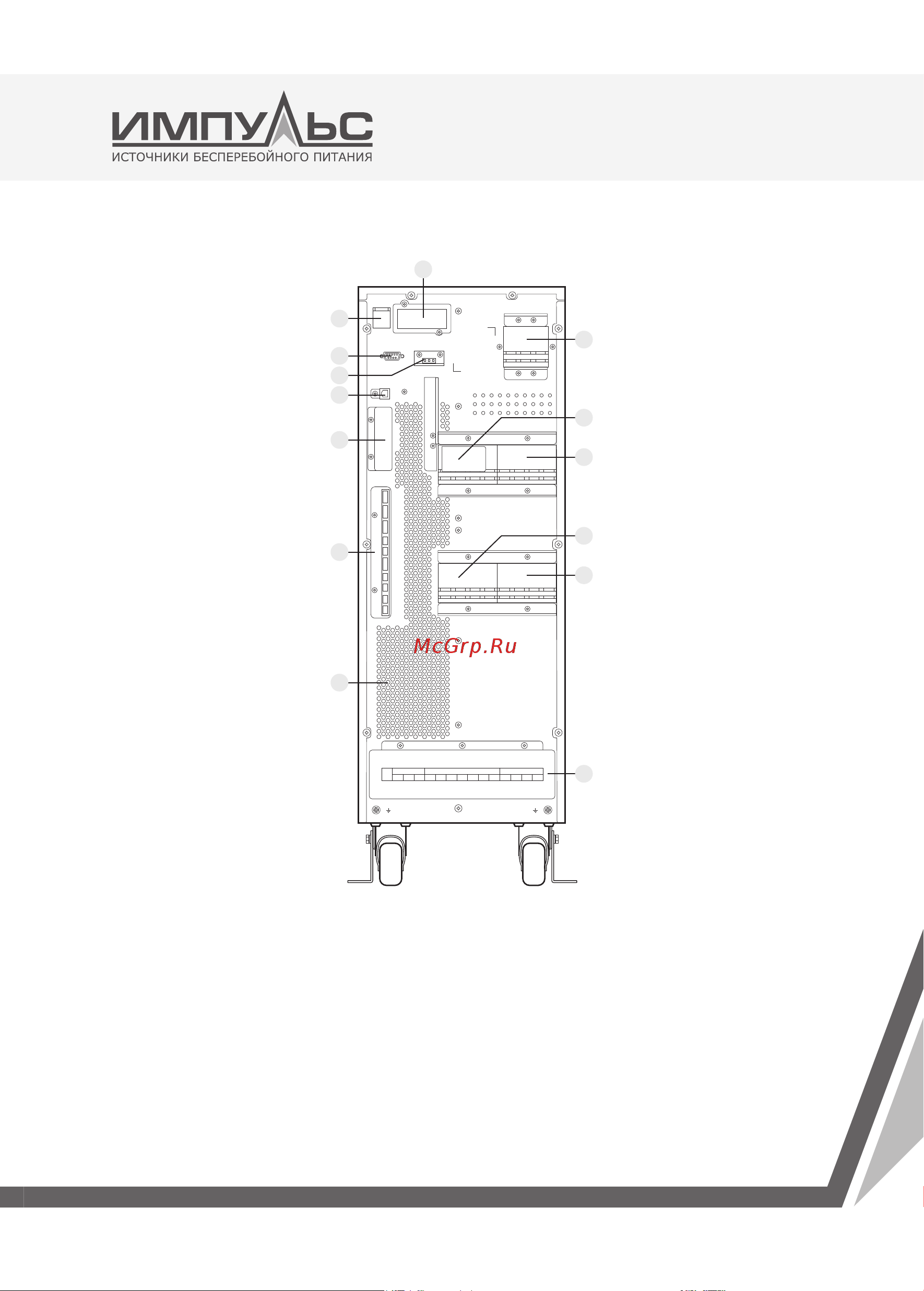

Рис 2-12 ИБП ФОРА33 10-15кВА, вид сзади (стандартная версия со встроенными АКБ)
1. Порт RS232
2. Порт RS485
3. Порт USB
4. Порты параллельной работы
5. Плата «сухих» контактов
6. Защитная панель
7. SNMP слот
8. «Холодный» старт
9. Механический байпас
10. Автомат входа байпаса
11. Автомат ввода выпрямителя
12. Выходной автомат
13. Силовые клеммы
14. Вентиляционная решетка
15. Автомат подключения АКБ
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ФОРА33 10-40 кВА
