![Импульс ФОРА 3320 ТР [30/80] Расположение на месте эксплуатации](/img/pdf.png)
Импульс ФОРА 3320 ТР [30/80] Расположение на месте эксплуатации
![Импульс ФОРА 3330 [30/80] Расположение на месте эксплуатации](/views2/1832828/page30/bg1e.png)
30 Версия 1.1.001
ВНИМАНИЕ!
Производить распаковку необходимо аккуратно, избегая появления ца-
рапин на корпусе.
ВНИМАНИЕ!
При утилизации упаковки соблюдайте требования по охране окружаю-
щей среды.
3.3. | Расположение на месте эксплуатации
3.3.1. Расположение шкафа ИБП
Шкаф ИБП имеет два типа опор: для корректировки положения ИБП на плоской и ровной
поверхности шкаф оборудован четырьмя роликами; для фиксации в выбранном положении
предусмотрены анкерные болты. Схема расположения опор показана на Рис. 3-8.

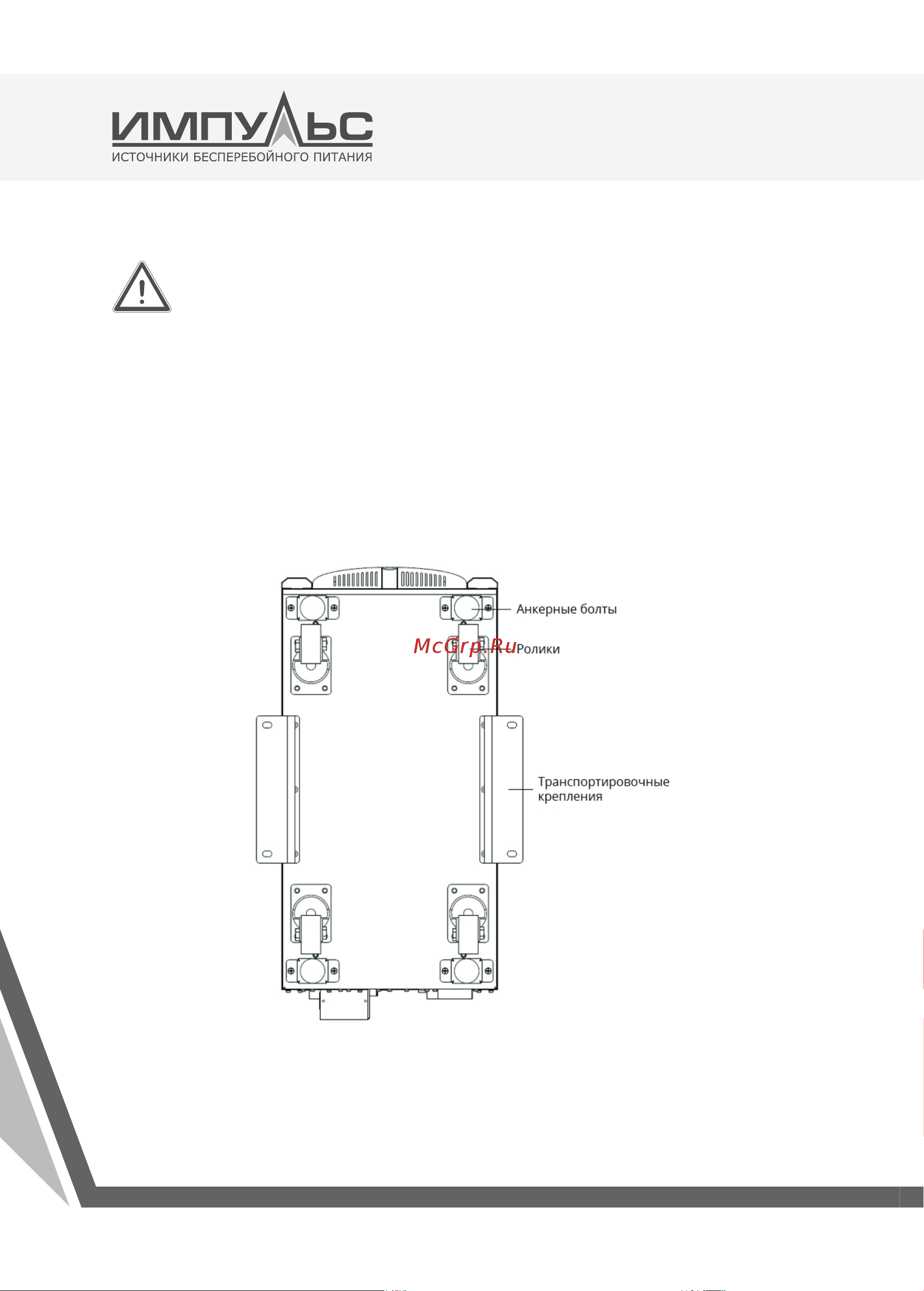

Рис 3-8 Ролики и анкерные болты (вид снизу)
Последовательность действий по размещению шкафа ИБП
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ФОРА33 10-40 кВА
