Импульс ФОРА 3320 ТР [61/80] Настройка параллельной системы
![Импульс ФОРА 3320 [61/80] Настройка параллельной системы](/views2/1832828/page61/bg3d.png)
612020

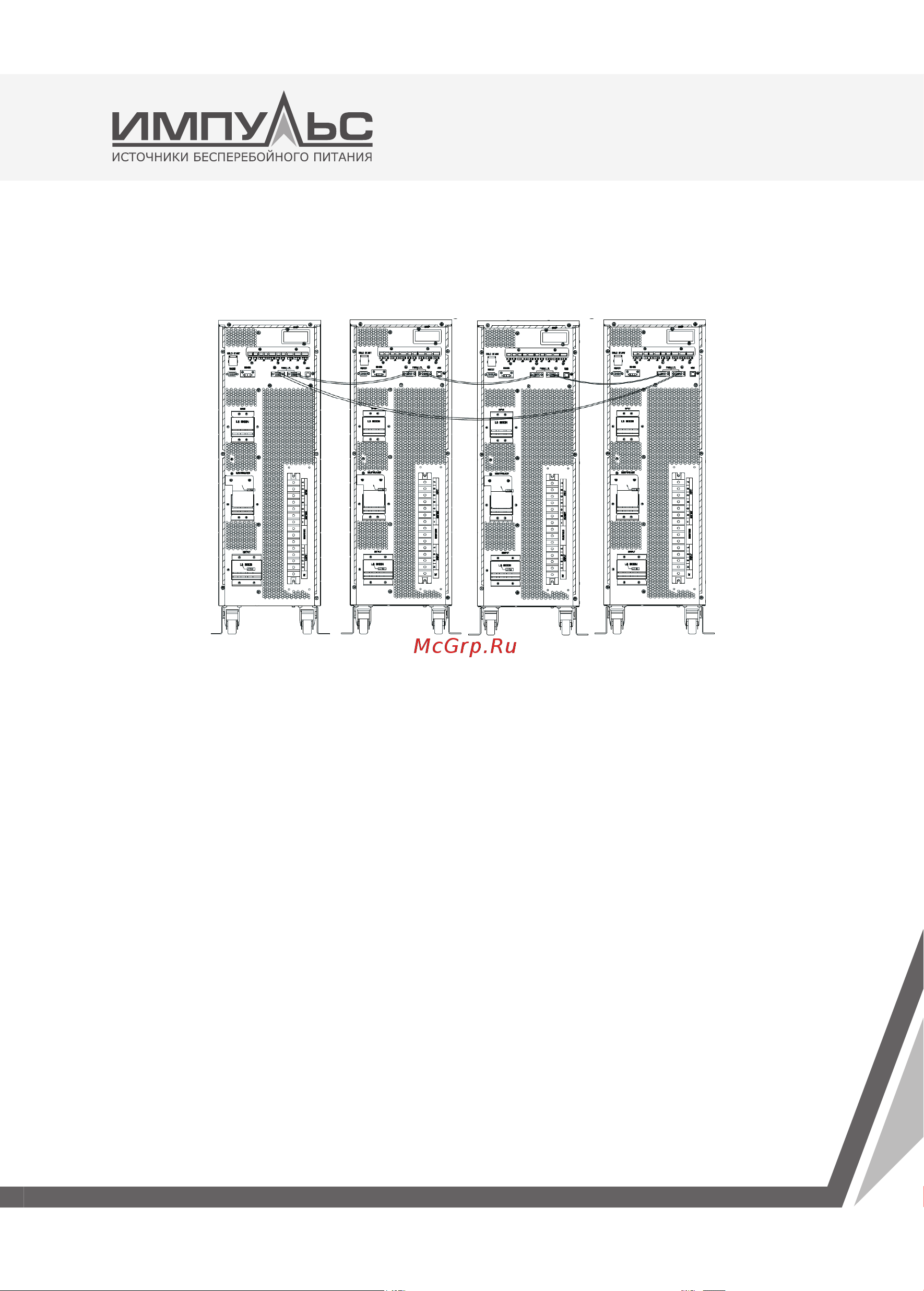

Все информационные кабели параллельной работы имеют двойную изоляцию и броню и
должны быть подключены ко всем ИБП образуя кольцо, как показано на рисунке 5-8.
Рис 5-8. Подключение кабелей параллельной работы
5.5.2. Настройка параллельной системы.
Подключение параллельной системы ИБП
При установке ИБП на месте эксплуатации подключите силовые и информационные кабели
в соответствии с рисунками 5-6 и 5-8.
Для обеспечения требований равномерного распределения нагрузки всех ИБП системы и
соответствия всем местным требованиям правил эксплуатации электроустановок и требо-
ваний безопасности должны быть выполнены следующие условия:
1. Все ИБП параллельной системы должны быть одинаковой мощности. Байпасные входы
всех ИБП должны быть подключены к одной точке (запитаны от одного ввода).
2.
Линии нейтралей входов инверторов и байпасов должны быть подк лючены к одной общей
нейтрали входной сети.
3.
Любое УЗО (устройство защитного отключения), если оно установлено, должно иметь
соответствующую настройку и располагаться до разделения нейтральных проводников
на ИБП системы. УЗО должно контролировать токи утечки на землю всей системы. См.
Предупреждение о высоком токе утечки в первой части данного руководства.
4. Выходы всех ИБП должны быть объединены на общей шине.
