352020
OUTPUT BATT
A B C N N –+
INPUT
PE
mA bA mB bB mC bC N

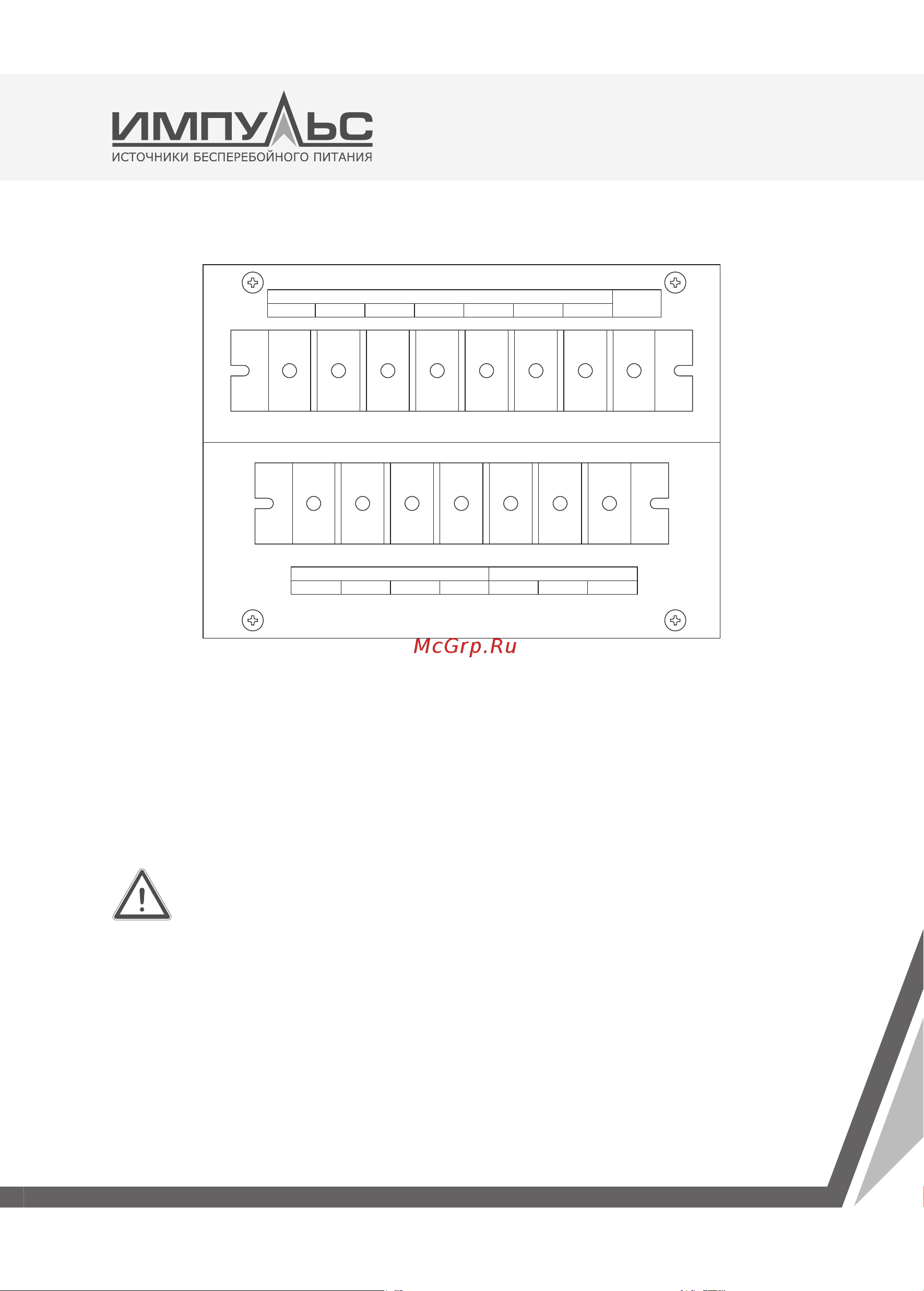

Рис 3-13 Силовые клеммы ИБП 40 кВА
3. Подключите кабель заземления к соответствующей клемме
4. Подключите входные сетевые кабели и кабели нагрузки
5. Подключите батарейные кабели
6.
Убедитесь в правильности подк лючения всех кабелей, затем ус тановите защитные крышки
обратно.
ПРИМЕЧАНИЕ: К клеммам mA, mB, mC входа выпрямителя подключаются фазы A, B и С кабеля
входной питающей сети. К леммам bA, bB, bC соответственно подключаются фазы A, B и C
входа байпаса.
ВНИМАНИЕ!
Процедуры, описанные в данном разделе должны выполнять только ав-
торизованным, квалифицированным персоналом. При необходимости
свяжитесь с вашим поставщиком или региональным сервисным центром.
ПРЕДУПРЕЖДЕНИЕ!
•
При подключении кабельных линий необходимо производить затяжку
болтов с требуемым усилием (табл. 3.3) и строгим соблюдением пра-
вильной ротации фаз.
•
Кабели заземления и нейтрали должны быть подключены в соответ-
ствии с местными и региональными правилами.
• Если подключаемые кабели не проходят через монтажные отверстия,
их необходимо закрыть защитными заглушками.
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ФОРА33 10-40 кВА
