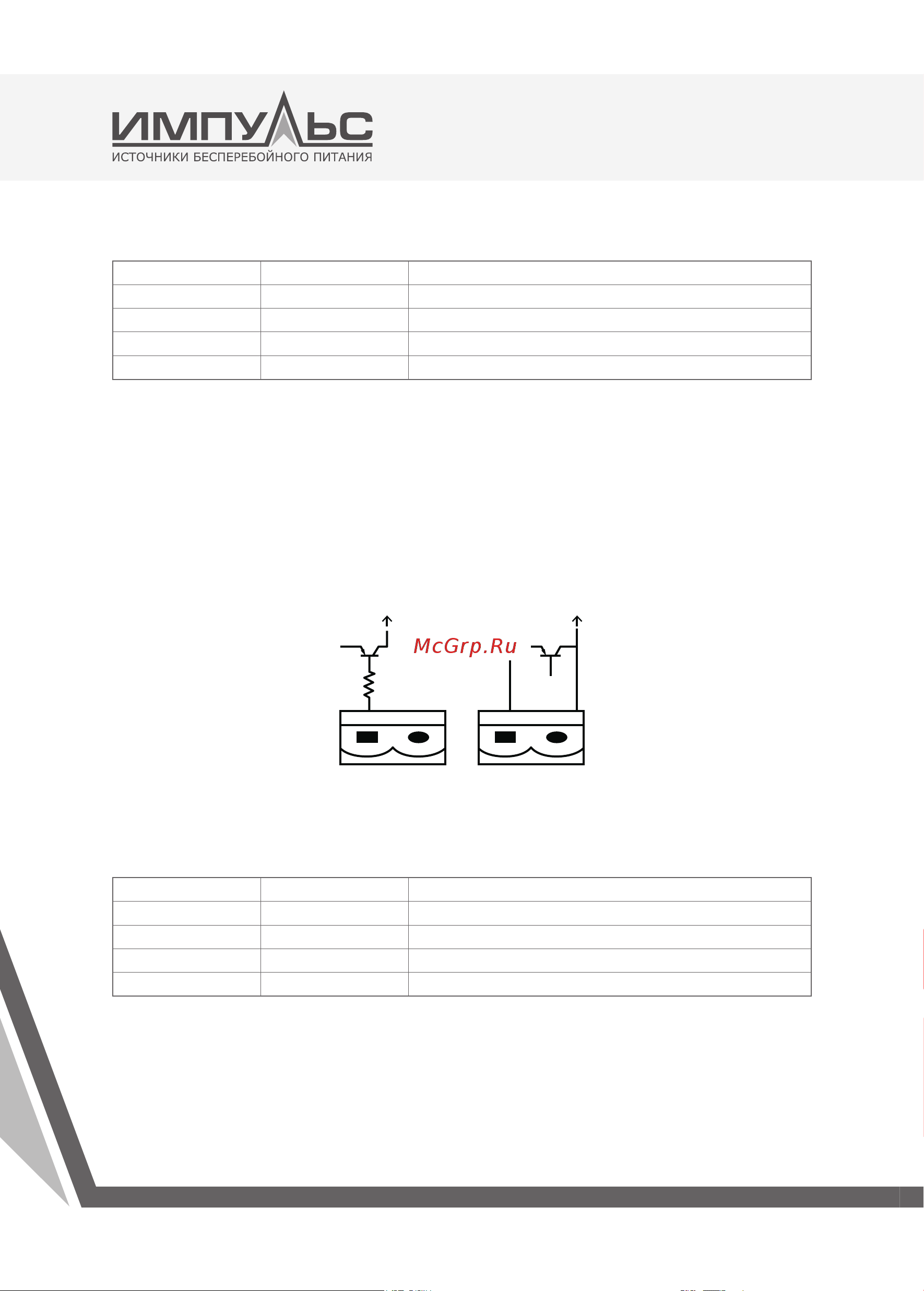

38 Версия 1.1.001
Порт Наименование Функция
J2-1 TEMP_ BAT Измерение температуры аккумуляторной батареи
J2-2 TEMP_COM Общая клемма
J3-1 ENV_TEMP Измерение температуры окружающей среды
J3-2 TEMP_COM Общая клемма
ПРИМЕЧАНИЕ: Для измерения температуры необходим специальный термодатчик (R25 = 5 кОм,
B25/50 = 3275). При размещении заказа уточните у производителя или свяжитесь с вашими
региональными специалистами по техническому обслуживанию.
Входной порт дистанционного аварийного отключения энергии EPO
Для дистанционной подачи команды EPO используется входной порт J4. При этом в обычном
режиме нормально замкнутый контакт (NC) должен быть подключен к напряжению +24 В, а
нормально разомкнутый контакт (NO) должен быть отключен от +24В. Команда EPO срабаты-
вает при отключении контакта NC от +24 В или при замыкании NO на потенциал +24 В. Схема
порта показана на рисунке 3-15, описание порта приведено в таблице 3-7.
EPO_NC
EPO_NC
+24V
+24V
+24V
+24V
Рис 3-15 Схема входного порта для дистанционной подачи команды EPO
Порт Наименование Функция
J4-1 REMOTE_EPO_NC
Ак тивация EPO при размыкании этого контак та и контакта J4-2
J4-2 +24V_DRY +24В
J4-3 +24V_DRY +24В
J4-4 REMOTE_EPO_NO
Активация EPO при замыкании этого контакта с контактом J4-3
«Сухие» контакты входа генератора
Функция J5 по умолчанию — это интерфейс, отслеживающий сос тояние перехода на питание
от ДГУ (дизельной генераторной установки). Замыкание контакта 2 порта J5 на напряжение
+24В активирует в ИБП режим работы от генератора. Схема интерфейса показана на рисунке
3-16, а описание интерфейса приведено в таблице 3-8.
