3. Включите выключатель механического байпаса. Нагрузка в этом случае будет запитана
параллельно через цепи статического и механического байпасов.
4. Последовательно отключите выключатели батарей, входа выпрямителя, входа байпаса,
и выхода ИБП.
5.
Нагрузка останется подключенной к входной электросети через цепь механического
байпаса.
Винты кресления
защитной крышки
Защитная крышка
выключателя
механического
байпаса
Выключатель
механического
(сервисного)
байпаса

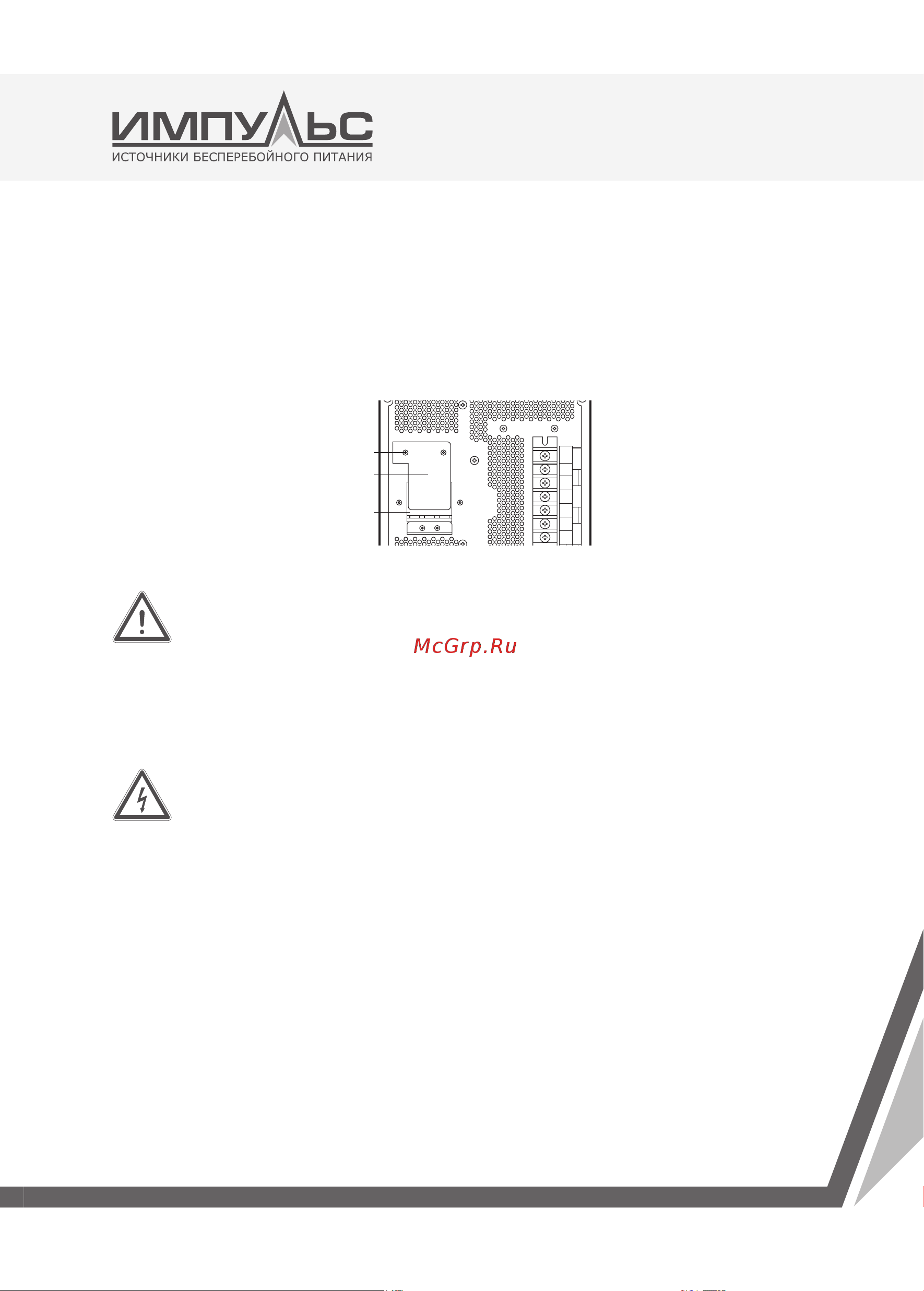

Рис 5-2. Расположение крышки выключателя механического байпаса
ПРЕДУПРЕЖДЕНИЕ:
При снятии защитной крышки выключателя механического байпаса ИБП
автоматически переключится в режим статического (электронного) байпаса
ПРЕДУПРЕЖДЕНИЕ:
Перед перек лючением убедитес ь с помощью ди сплея ИБП что параме тры
сети на входе байпаса в норме и инвертор синхронизирован с байпасным
входом. В противном случае при переключении возможно кратковремен-
ное отключение нагрузки.
ОПАС НОС ТЬ: в р еж им е ме ха н ич е ско го б айп ас а вхо дны е и в ыхо дн ы е к л ем м ы
остаютс я под напр яже нием, да же если ИБП отк лючен и дисп л е й неак тивен.
При проведении обслуживания перед снятием боковых панелей необхо-
димо выждать не менее 10 минут после отключения ИБП для того, чтобы
конденсаторы шины постоянного тока успели разрядиться.
5.2.5. Переключение ИБП из режима механического байпаса в нормаль-
ный режим
Данная процедура обеспечивает переключение питания нагрузки с цепи механического
байпаса на инвертор ИБП (нормальный режим). Последовательность действий по переклю-
чению режима приведена ниже.
1. После завершения обслуживания последовательно включите выключатели выхода ИБП,
входа байпаса, входа выпрямителя и подключения батарей.
2.
Через 30 секунд светодиодный индикатор байпаса станет зеленым, нагрузка начнет полу-
чать питание параллельно через цепи механического и статического байпаса.
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ФОРА33 10-40 кВА
