692020

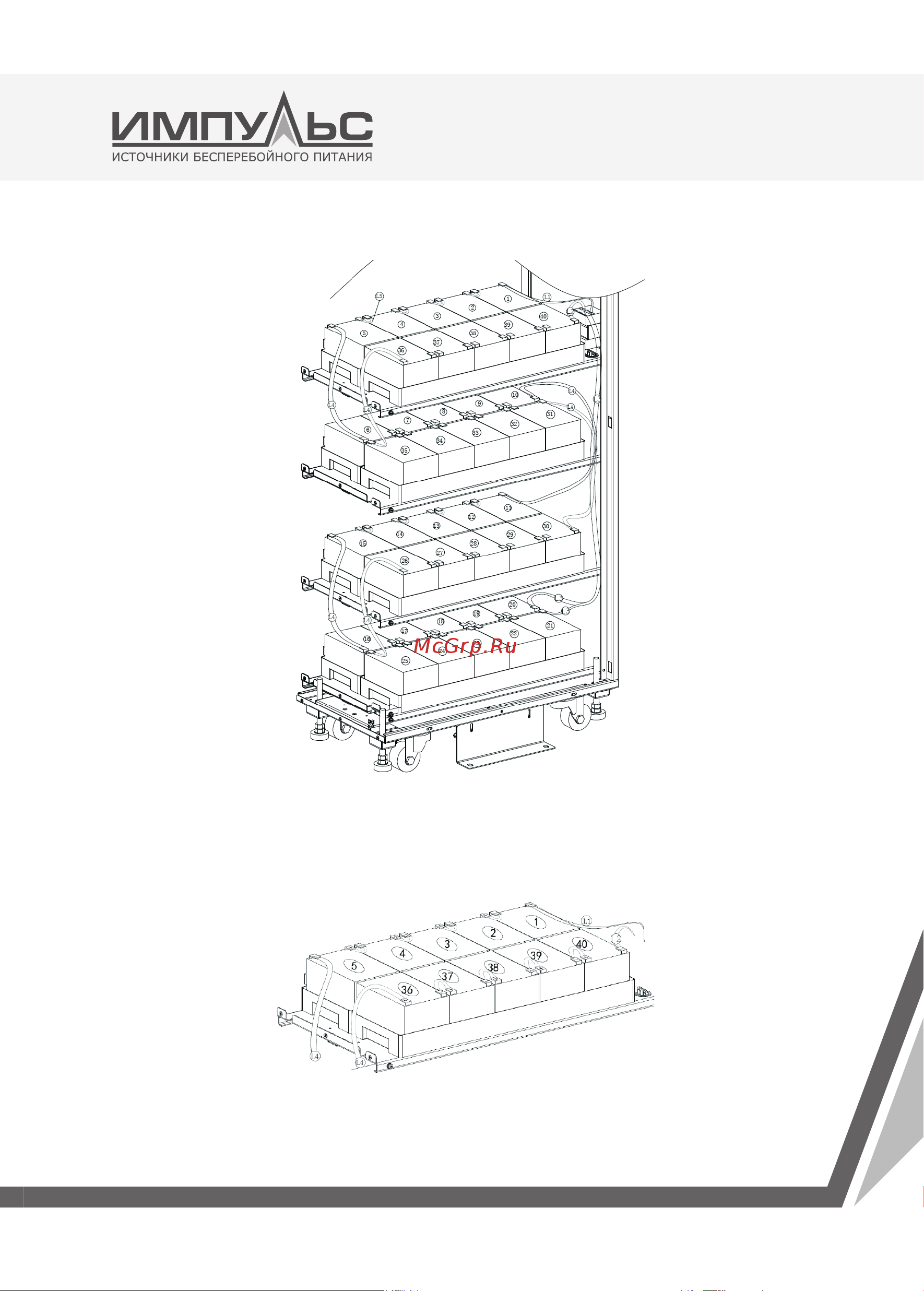

Рис 6-2-1 Кабельные соединения между группами в линейке батарей
1-я полка. Положительный полюс батареи №1 подк лючается к вык лючателю АКБ CB4, к лемма
2 (CB4-2) с помощью кабеля L1, отрицательный полюс батареи №40 подключается к выклю-
чателю АКБ CB4, клемма 6 (CB4-6). Схема подключения показана на рис. 6-2-2.
Рис 6-2-2 Подключения кабелей на полке 1.
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ФОРА33 10-40 кВА
