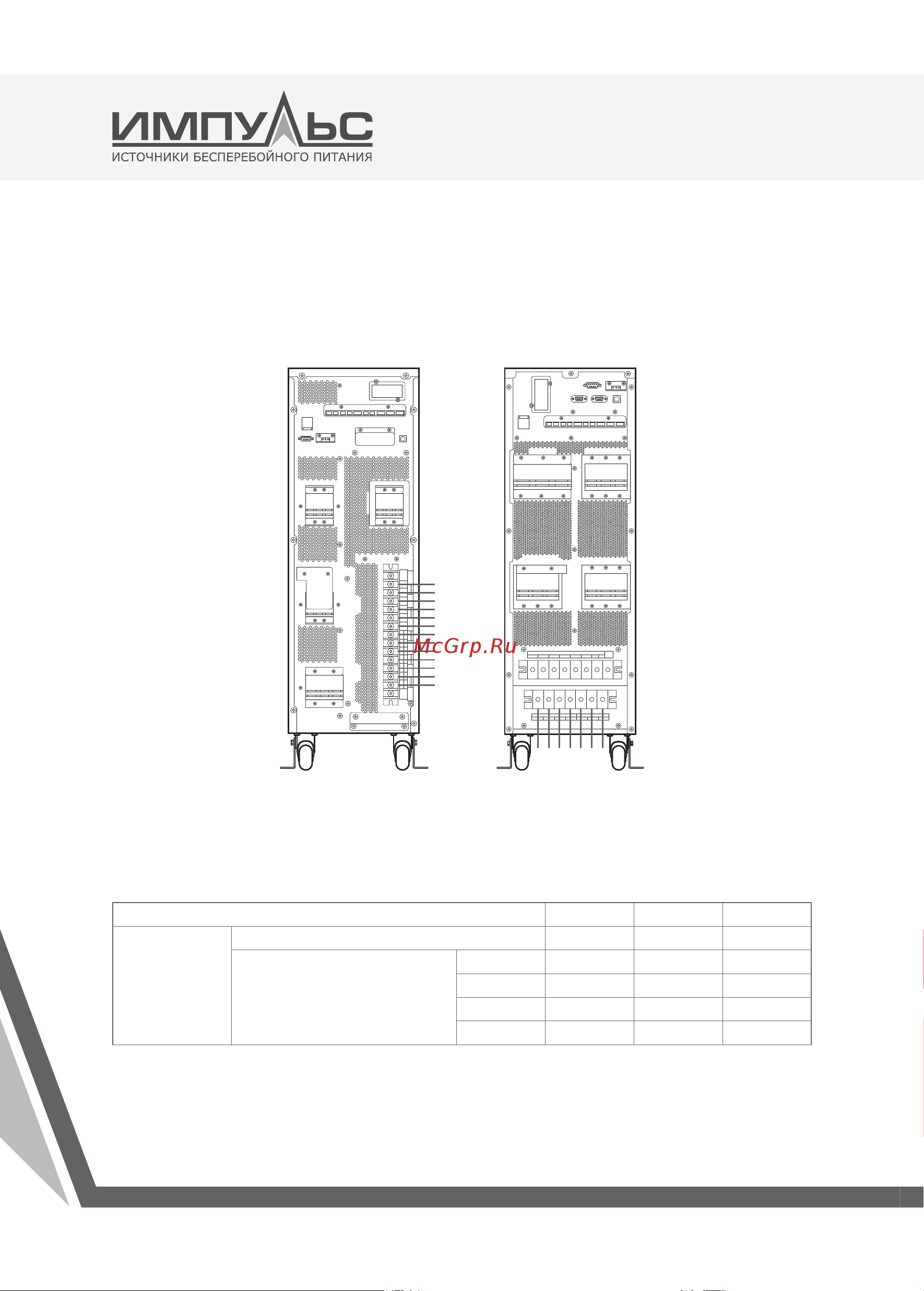

32 Версия 1.1.001
3.5. | Ввод силовых кабелей
Ввод кабеля в шкаф ИБП осуществляется в нижней части, сбоку или сзади через уплотни-
тельные муфты. Более подробно клеммы подключения кабельных линий изображены на
рисунке 3-11.
Подключение
силовых
кабелей
Рис 3-10 Ввод силовых кабелей
3.6. | Силовые кабели
3.6.1. Требования к силовым кабелям.
Рекомендованные характеристики кабелей представлены в таблице 3.2
Наименование 10-15кВА 20-30кВА 40кВА
Ввод
выпрямителя
Входной ток выпрямителя (А) 18/28 35/55 70
Сечение кабеля, мм
2
A 6 10 16
B 6 10 16
C 6 10 16
N 6 10 16
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ФОРА33 10-40 кВА
