Импульс ФОРА 3320 ТР [67/80] Установка в ибп внутренних батарей
![Импульс ФОРА 3320 ТР [67/80] Установка в ибп внутренних батарей](/views2/1832828/page67/bg43.png)
672020
Запрещается уничтожать или выбрасывать батареи иным способом, кроме способов, ука-
занных в соответствующих стандартах.
Несоответствующие нормам способы утилизации отработанных свинцово-кислотных акку-
муляторов могут вызывать серьезное загрязнение окружающей среды и привести к возник-
новению соответствующих серьезных юридических последствий.
6.4. | Установка в ИБП внутренних батарей
Стандартные ИБП 10-40кВА (версия для установки батарей внутри корпуса) штатно поставля-
ются без батарей и комплекта батарейных соединителей. При необходимости комплектной
поставки с АКБ обратитесь к Вашему поставщику.
В корпус ИБП 10-15кВА предусмотрена установка 40 батарей 7 или 9Ач, 12В.
В ИБП 20-30кВА может быть установлено 40 батарей 12Ач, 12В.
Корпус ИБП 40кВА рассчитан на установку внутри 80 батарей 12Ач, 12В (две линейки по 40
АКБ в каждой).
6.4.1. Установка батарей в ИБП 10-15кВА
В корпусе стандартных моделей ИБП мощностью 10 и 15кВА может быть установлено 40
аккумуляторных батарей. АКБ размещаются в 4 слоя, порядок установки батарей показан
на рисунке 6-1.

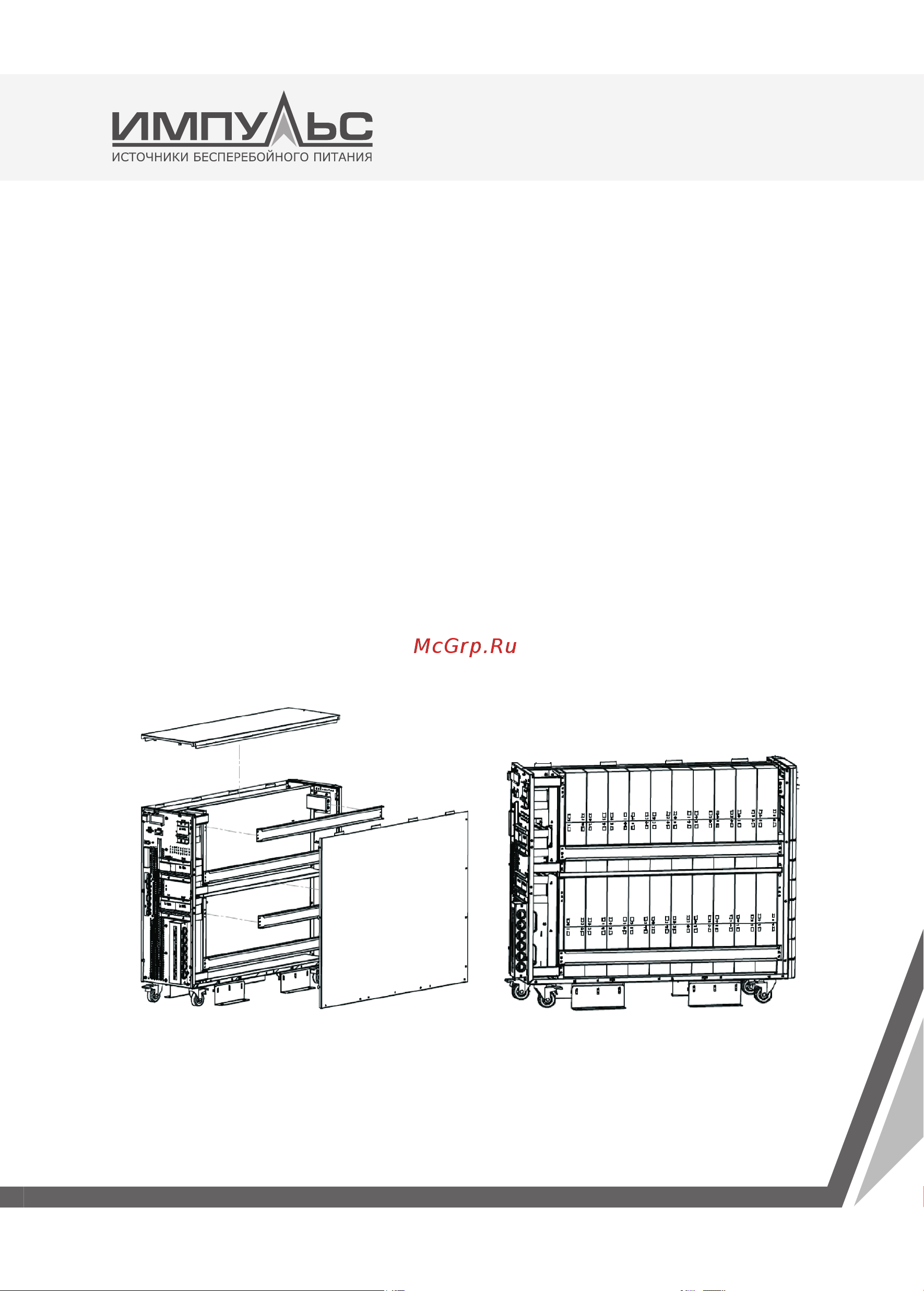

1. Снятие панелей корпуса и фиксирующих планок 2. Установка и фиксация батарей
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ФОРА33 10-40 кВА
