![Импульс ФОРА 3320 ТР Руководство по эксплуатации онлайн [29/80] 625582](/img/pdf.png)
Импульс ФОРА 3320 ТР Руководство по эксплуатации онлайн [29/80] 625582
![Импульс ФОРА 3330 Руководство по эксплуатации онлайн [29/80] 625588](/views2/1832828/page29/bg1d.png)
292020

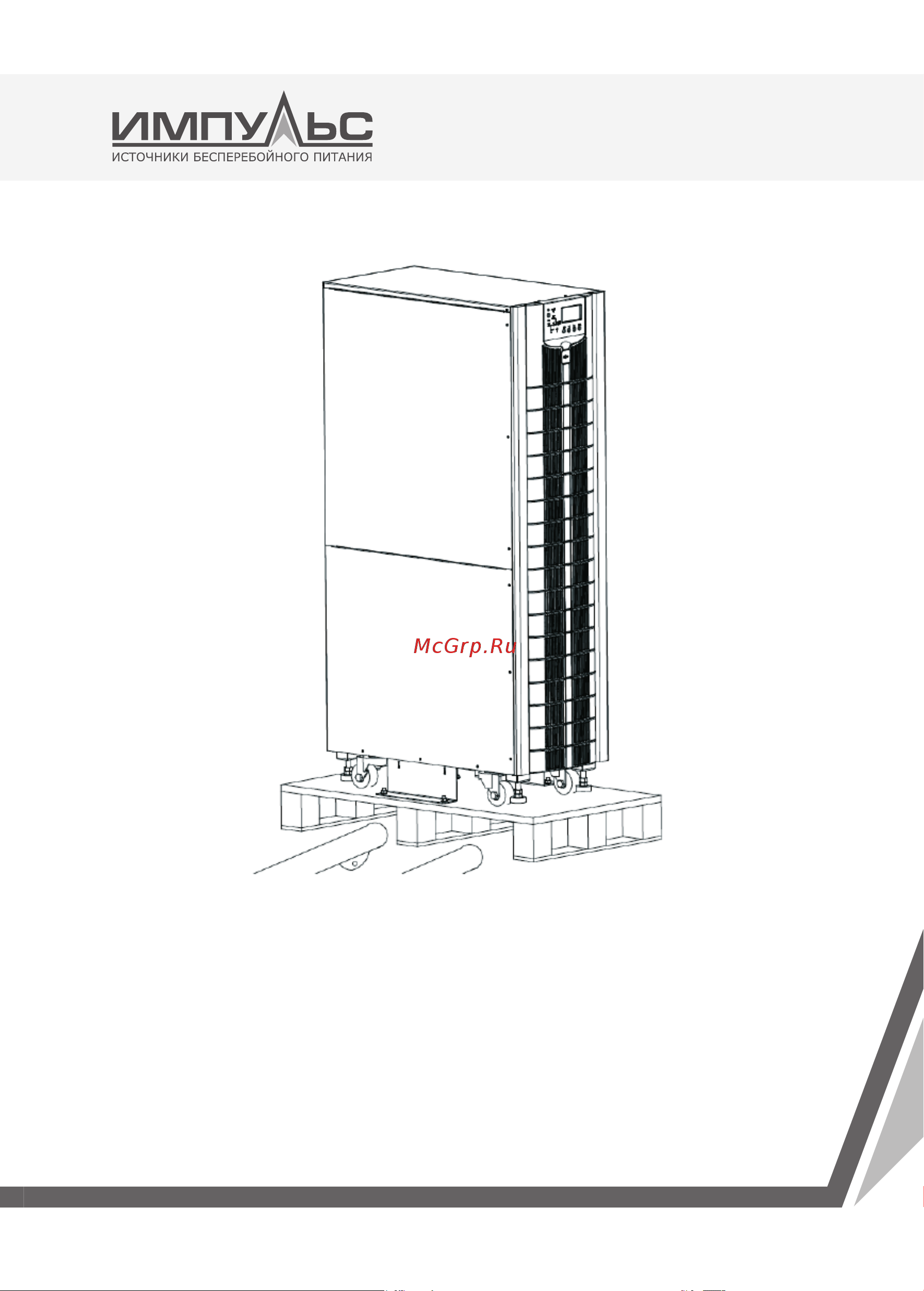

Рис 3-7 Снятие защитных материалов
5. Произведите внешний осмотр ИБП
a. Проверьте отсутствие повреждений корпуса ИБП и его частей. В случае обнаружения
обратитесь к поставщику.
b.
Проверьте комплект поставки. При обнаружении несоответствий, обратитесь к постав
-
щику или региональный сервисный центр.
6. Демонтируйте фиксирующие болты, которыми корпус ИБП крепится к паллету.
7. Переместите ИБП на место эксплуатации.
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ФОРА33 10-40 кВА
