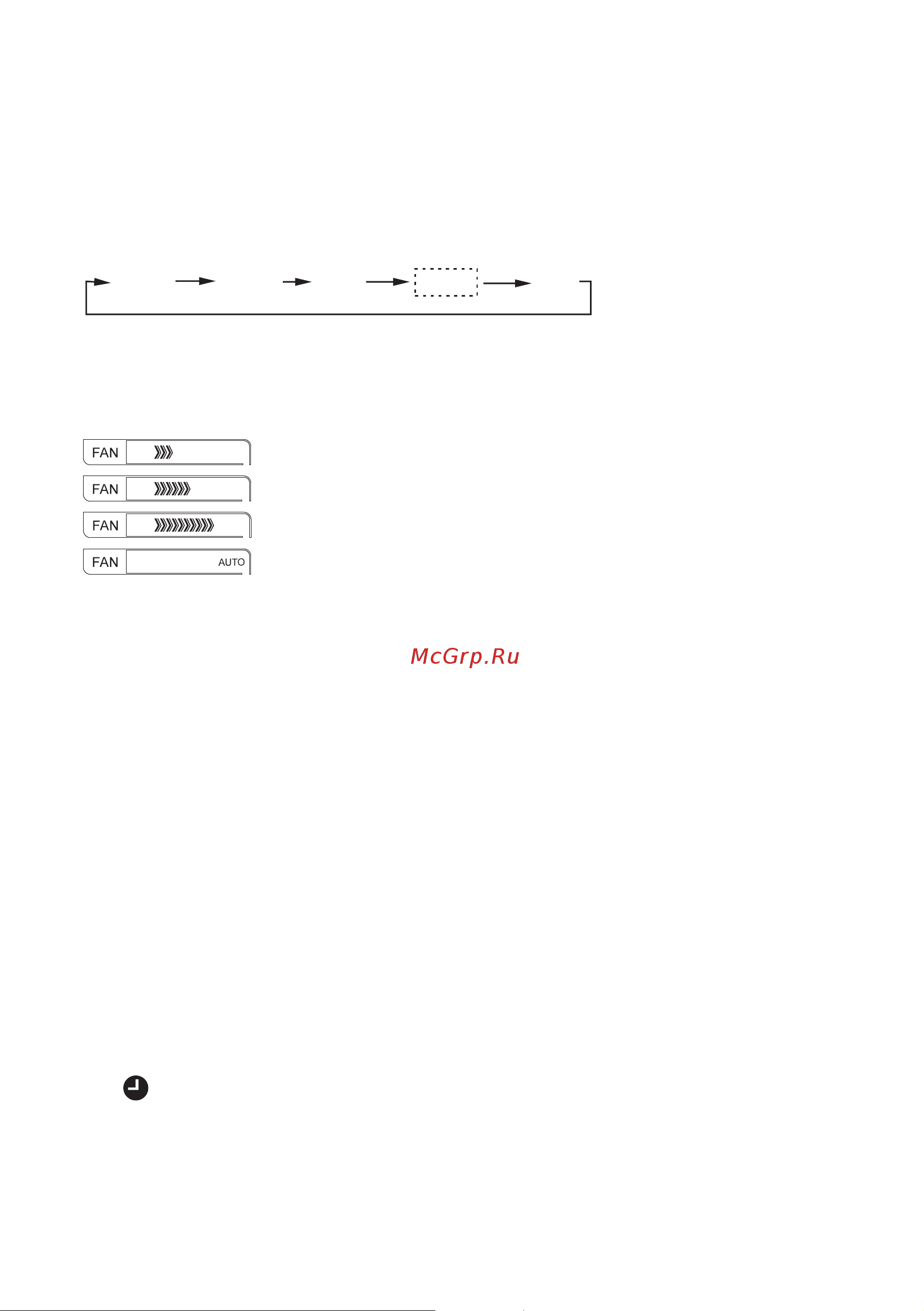

Кнопки управления
ON/OFF
Нажмите для включения кондиционера; повторное нажатие выключит кондиционер.
MODE
Кнопка выбора режимов работы.
AUTO
COOL
DRY
HEAT FAN
FAN
Используйте эту кнопку для выбора комфортной скорости работы вентилятора. Всего в кондици-
онере 4 режима работы вентилятора:
•
— низкая скорость
•
— средняя скорость
•
— высокая скорость
•
— авто
TEMP
Нажмите кнопку ▲ для увеличения уставки температуры в помещении. Нажатие кнопки ▼ при-
ведет к уменьшению уставки температуры.
SILENCE / FP
При нажатии на кнопку SILENCE будет активирован режим тихой работы. В данном режиме ком-
прессор в наружном блоке будет на низкой частоте и скорость вращения вентилятора внутреннего
блока будет минимальной.
Из-за низкой частоты работы компрессора возможно недостаточное охлаждение или нагрев.
При нажатии кнопки более чем на 2 секунды будет активирована функция FP. Функция FP может
быть активирована только во время режима нагрева (только в том случае, если включен режим
«HEAT»). Блок будет работать на поддержание температуры с установкой 8 °С. На дисплее
внутреннего блока будет отображаться «FP». Нажмите кнопки ON/OFF, SLEEP, FP, MODE, FAN
SPEED, UP или DOWN во время работы, чтобы отменить функцию FP.
TIMER ON
Таймер включения оборудования. Первое нажатие кнопки приведет ко входу в режим выстав-
ления времени. Каждое следующее нажатие будет менять значение выставленного времени
на 0,5 часа. При удерживании кнопки в нажатом состоянии время будет меняться быстрее.
Если не нажимать кнопки в течении пяти секунд, пульт выйдет из режима настройки времени,
показания автоматически сохраняются в настройках пульта, на дисплее будет отображаться
символ
.
При наступлении нужного времени кондиционер включится автоматически.
Возможны следующие варианты работы: включение по назначенному времени; включение
по назначенному времени после того, как кондиционер будет выключен по таймеру.
Таймер работает в течении следующих 24 часов.
Для сброса времени снова нажмите на кнопку TIMER ON.
