29

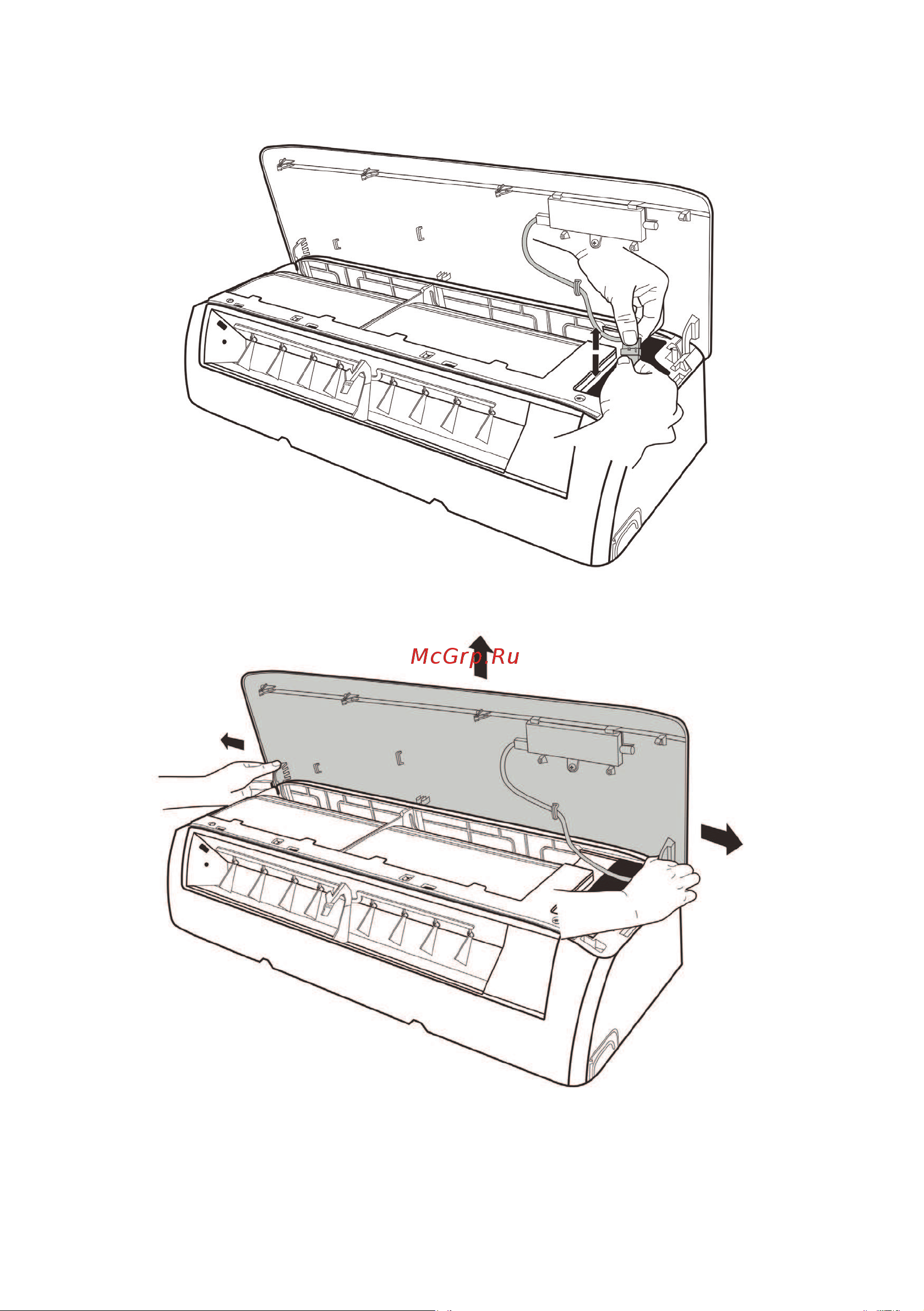

Очистка передней панели
1. Отсоедините разъем платы индикации.
2. Снимите лицевую панель кондиционера.
