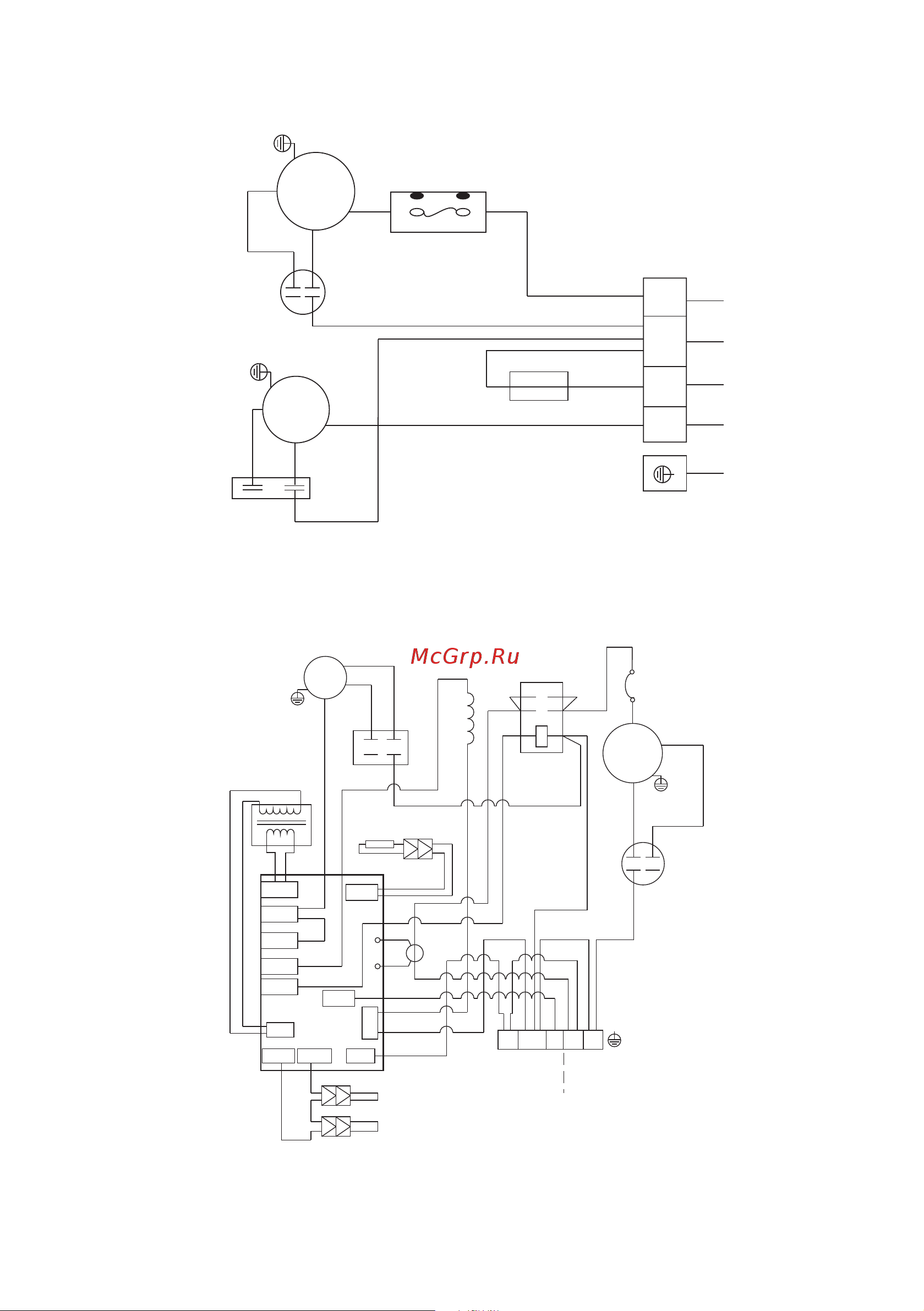

61
C
R(M)
S
К внутреннему блоку
2(N)1 3 4
черный
Компрессор
синий
красный
Конденсатор
компрессора
Вентилятор
Конденсатор
вентилятора
синий
красный
черный
4-ходовой
клапан
синий
LU-H07KPA2C, LU-H09KPA2C, LU-H12KPA2, LU-H18KPA2
1 2
1 2
C
S
R
XT1
1 NLS2(N)
A1 A2
1
5
2
6
К внутреннему
блоку
Питание
220 В/50 Гц
Реле высокого
давления
Реле низкого
давления
Трансформатор
CN15 CN16 CN4
CN6
CN8
CN9
CN10
CN11
CN1
CN2
CN3
Вентилятор
черный
красный
синий
Конденсатор
вентилятора
4-ходовой
клапан
синий
синий
RT3
CT
красный
черный
белый
красный
черный черный
черный
KM1
черный
Защита
компрессора
Компрессор
белый (черный)
синий
Конденсатор
компрессора
CN5
LU-H24KPA2; LU-H28KPA2; LU-H36KPA2
