Пример настройки таймера

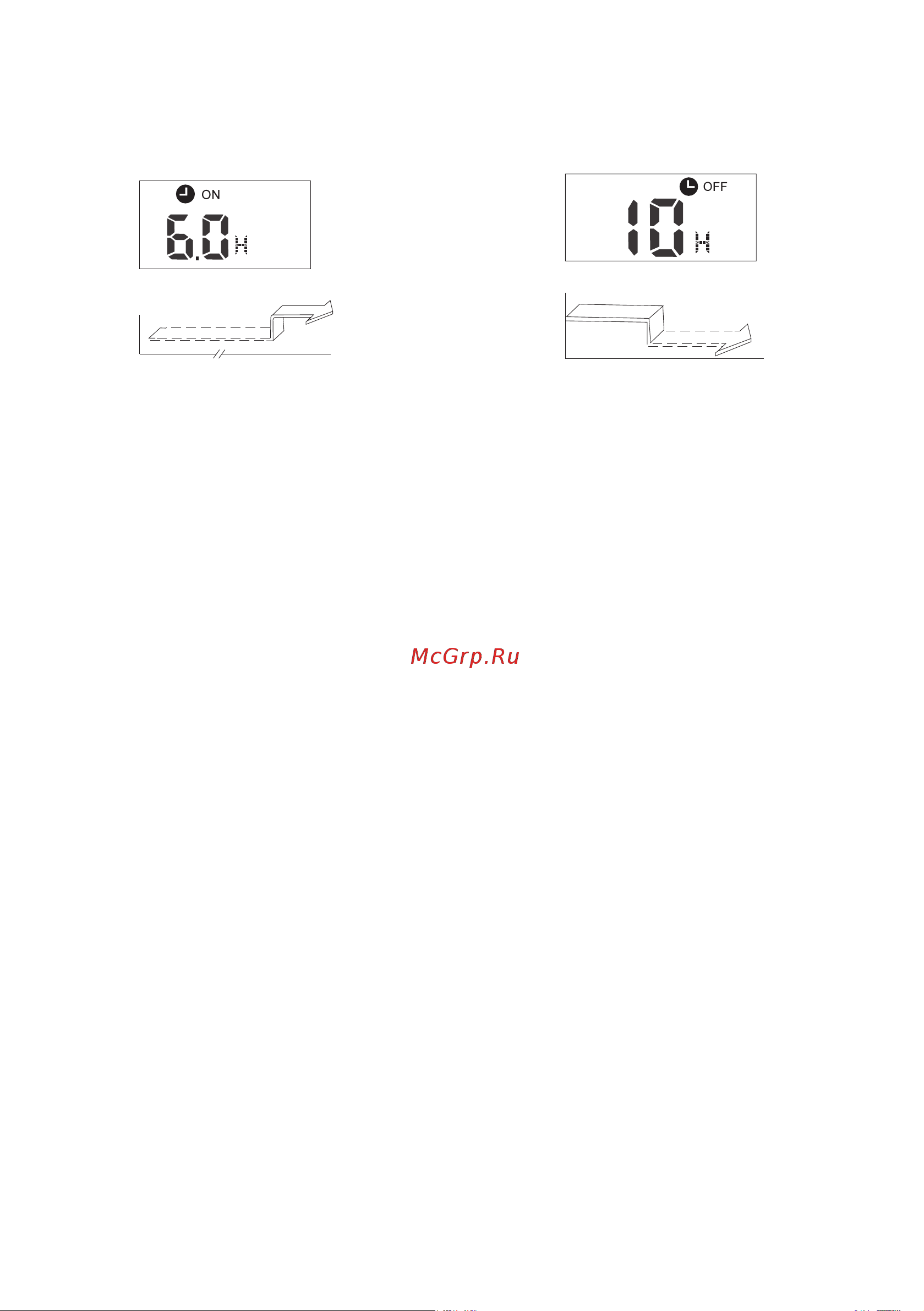

Таймер включения (TIMER ON)
Выключен
Начало работы
6 часов спустя
Настройка
Функция TIMER ON очень удобна, если Вам
нужно включить кондиционер автоматически
(например, перед возвращением домой).
Кондиционер автоматически включится через
заданный промежуток времени.
Для запуска кондиционера в 6:00 утра, если
сейчас полночь:
1. Нажмите TIMER ON, и повторяйте нажатие
до того момента, пока на дисплее не ото-
бразится значение 6.0.
2. Подождите несколько секунд, и индикатор
времени сменится индикатором температу-
ры. В верхней части дисплея будет отобра-
жаться индикатор TIMER ON.
Таймер отключения (TIMER OFF)
Включен
Через 10 часовНастройка
Остановка
Функция TIMER OFF удобна, если требуется от-
ключить кондиционер в определенное время,
например, перед сном. Кондиционер остано-
вится автоматически в нужное время.
Для остановки кондиционера через 10 часов:
1. Нажмите TIMER OFF и повторяйте нажатие
до того момента, пока на дисплее не ото-
бразится значение 10.0.
2. Подождите несколько секунд, и индикатор
времени сменится индикатором температу-
ры. В верхней части дисплея будет отобра-
жаться индикатор TIMER OFF.
