56
Процедура проверки
Порядок действий
1. Плотно закройте (завинтите) заглушки на всех портах наружного блока.
2. Проверьте с помощью течеискателя или мыльной пены отсутствие утечек в точках проверки.

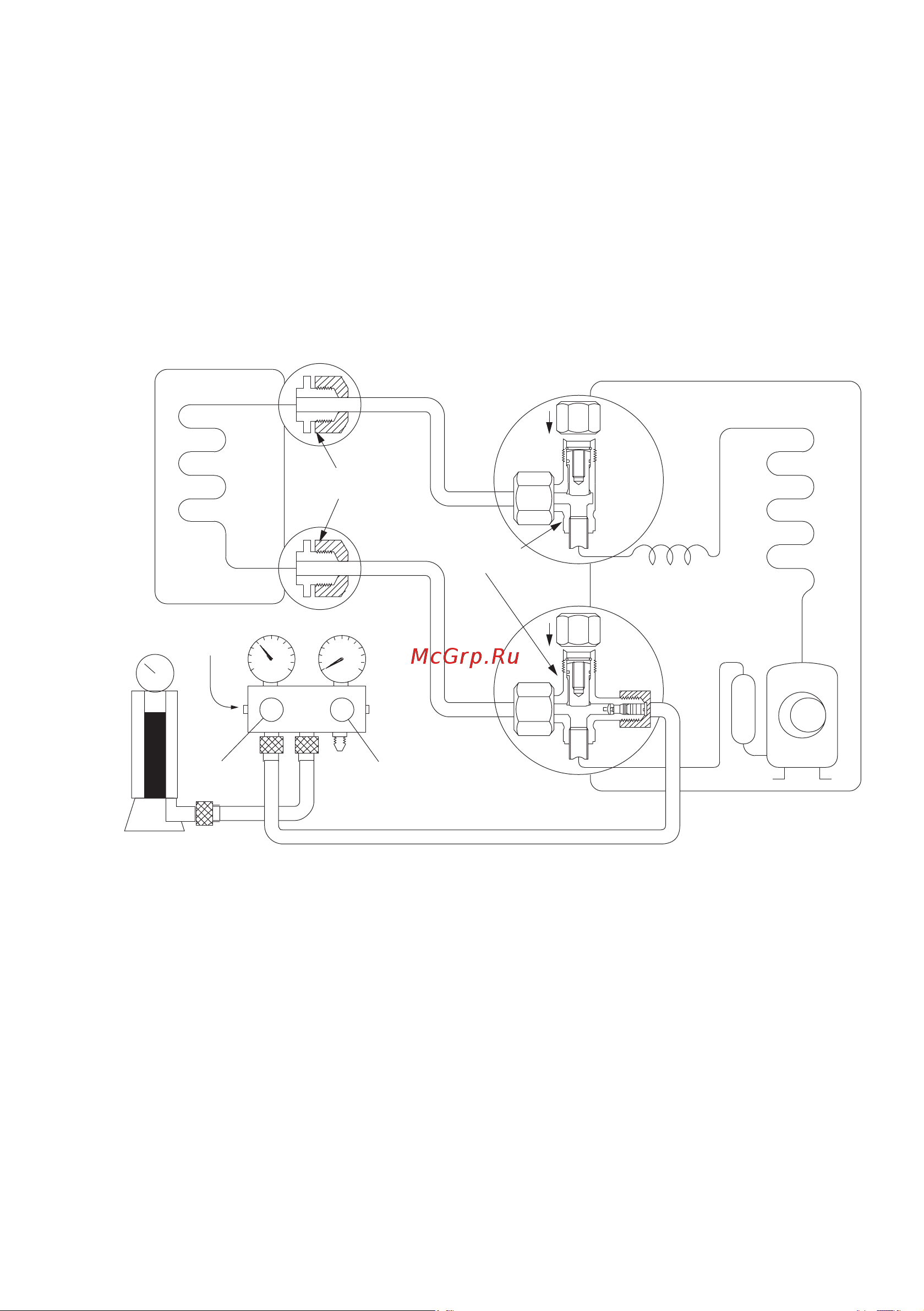

Точки проверки обозначены на рисунке ниже.
• Точка проверки 1: место соединения трубопроводов с внутренним блоком (гайки и штуцера).
• Точка проверки 2: место соединения трубопроводов с наружным блоком (гайки), защитные
колпачки на вентилях.
При наличии утечек отключите оборудование, закройте порты с помощью шестигранных ключей,
отключите оборудование от электропитания и произведите перемонтаж. В случае утечки из-под
заглушек обратитесь в ближайший сервисный центр.
(Наружный блок)
Обратный
клапан
Открыто
Открыто
Открыто
(Внутренний
блок)
(Сторона жидкости)
2-ходовой
вентиль
3-ходовой
вентиль
Закрыто
Точки
проверки
Точки
проверки
Lo
Hi
Зарядная
станция
(Сторона
газа)
Внимание!
• Заправляйте систему только в жидкой фазе! Заправка газом может вызвать раз-
балансировку состава смеси и привести к неисправности оборудования!
• Помните, что полиэфирное масло применяемое в холодильном контуре является очень
гигроскопичным, и если холодильный контур наружного блока либо всей системы был от-
крыт для доступа атмосферного воздуха более чем на 5 минут, потребуется вакуумиро-
вание всей системы в течении минимум 30 минут. Если холодильный контур был открыт
более 20 минут, потребуется полная смена масла в компрессоре
