8. Обслуживание и чистка кондиционера
Внимание!
Перед любыми работами кондиционер необходимо выключить и обесточить. Мойка вклю-
ченного кондиционера может привести к поражению электрическим током!
Внимание!
Если ваш кондиционер оборудован плазменным фильтром, запрещается прикасаться к кор-
пусу плазменного фильтра по крайней мере 10 минут после отключения питания от конди-
ционера!
Летучие жидкости (например, растворитель или бензин) могут повредить кондиционер. Протирай-
те кондиционер мягкой сухой тканью или тканью, слегка смоченной водой или моющим средством.
Очистка фильтра
Засоренный воздушный фильтр может снизить эффективность охлаждения вашего блока, также
возможно изменение скорости потока воздуха у значительное увеличение шума от блока. Поэтому
очищайте воздушный фильтр так часто, как это необходимо. Как только Вы услышали увеличение
шума воздушного потока, немедленно очистите воздушный фильтр. Или очищайте фильтр каждые
две недели и по мере необходимости. Помните, что забитый, загрязненный фильтр снижает про-
изводительность кондиционера.

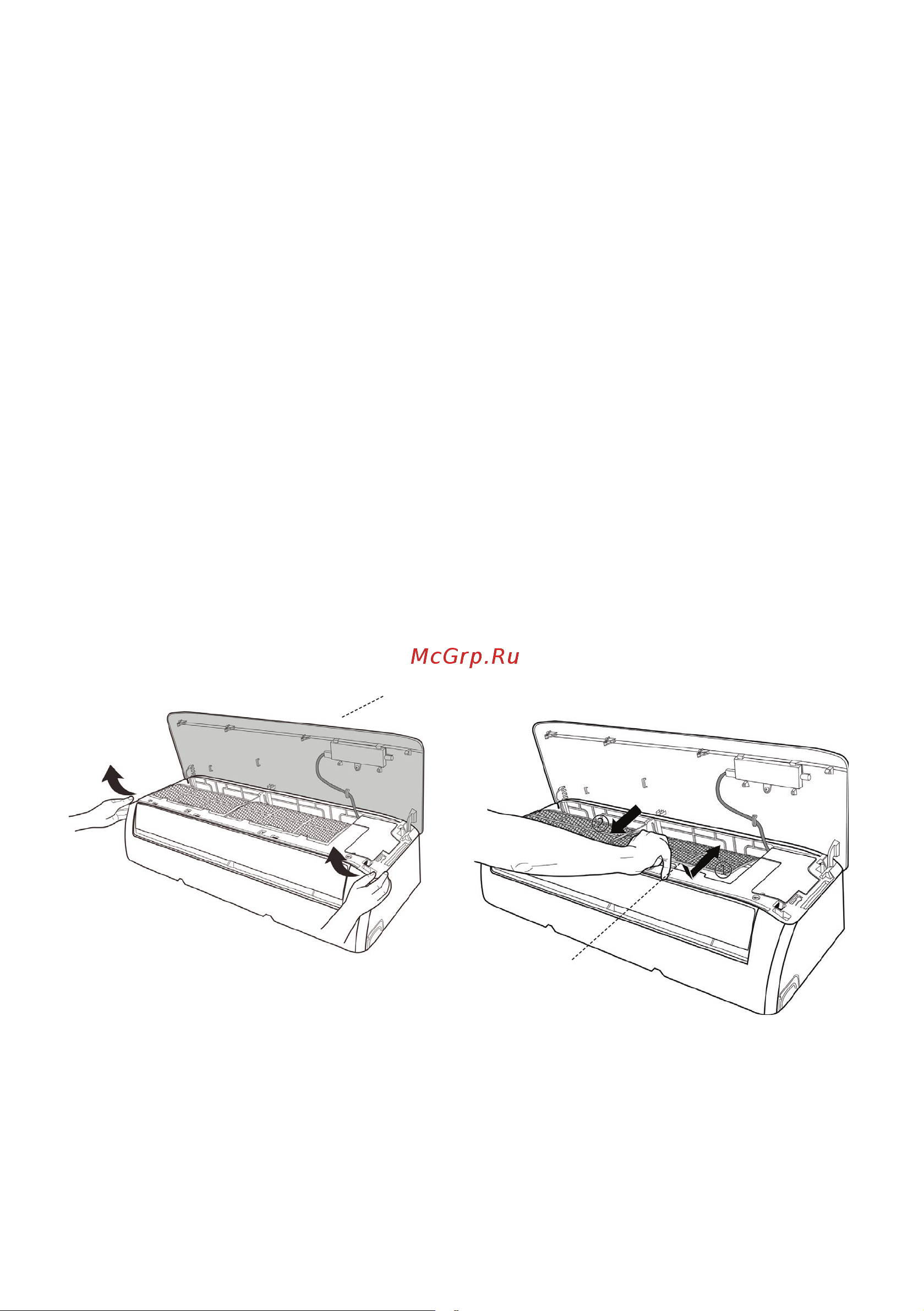

Воздушный фильтр находится за лицевой панелью.
Лицевая панель
Фильтр
Если ваш кондиционер оборудован дополнительными фильтрами для воздуха (маленькими филь-
трами, которые вставлены в большие фильтры), то снимите эти маленькие фильтры перед убор-
кой. Маленькие фильтры очищаются только пылесосом!
Очистите поверхность фильтров. Воспользуйтесь пылесосом или положите фильтр под струю
холодной воды. Не пользуйтесь моющими средствами для мойки фильтров, пользуйтесь только
холодной водой.
