48
ЗАПРЕЩАЕТСЯ устанавливать агрегат в следующих местах:
• рядом с препятствиями, которые будут блокировать воздухозаборники и розетки;
• вблизи улицы общего пользования, переполненных районов или там, где шум от оборудования
будет мешать окружающим;
• возле животных или растений, которые могут пострадать от выходящего горячего воздуха;
• рядом с любым источником горючего газа;
• в месте, которое подвергается воздействию большого количества пыли;
• в месте, подверженном чрезмерному количеству соленого воздуха.

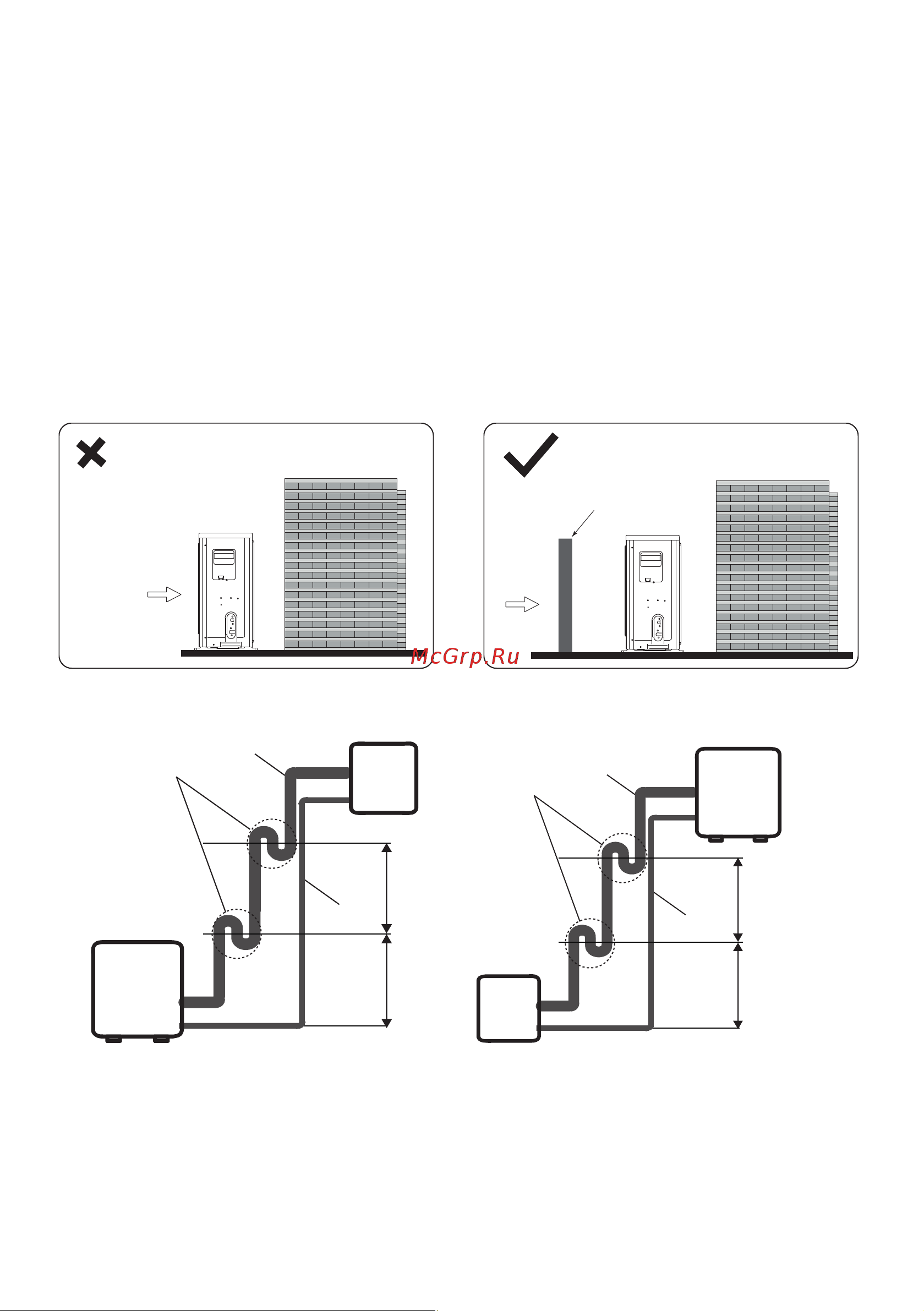

Установка ветрозащитного экрана
В случае монтажа наружного блока в области с сильной ветровой нагрузкой предусмотрите защит-
ный экран на расстоянии 200 мм от лицевой панели наружного блока. Это необходимо для того,
чтобы избежать раскручивания лопастей вентилятора наружного блока под напором ветра, так
как в наружном блоке установлен блок управления вентилятором, который регулирует обороты
вентилятора для лучшей производительности. При низких температурах воздуха может случиться
так, что ветровая нагрузка превысит мощность вентилятора, вентилятор не сможет набрать не-
обходимые обороты, и через некоторое время выйдет из строя.
Сильный
ветер
Неверно
Сильный
ветер
Ветрозащитный
барьер
Правильно
Проверьте, чтобы перепад высот между внутренним и наружным блоками не превышал допусти-
мые показатели.
Внутренний блок
Внутренний блок
Внешний блок
Внешний блок
Газовая труба
10 м
10 м
Масляная петля
Газовая труба
Масляная петля
Жидкостная
труба
Жидкостная
труба
1. Внутренний блок установлен выше наружного блока
2. Внешний блок установлен выше внутреннего блока
6 м
6 м
Внутренний блок установлен выше наружного блока, маслосъемная петля устанавливается через
каждые 10 м вертикального расстояния.
Если внешний блок установлен выше внутреннего блока, то маслосъемная петля должна устанав-
ливаться через каждые 6 м вертикального расстояния.
Убедитесь в том, что крыша, перекрытия и крепления выдержат вес оборудования.
