35

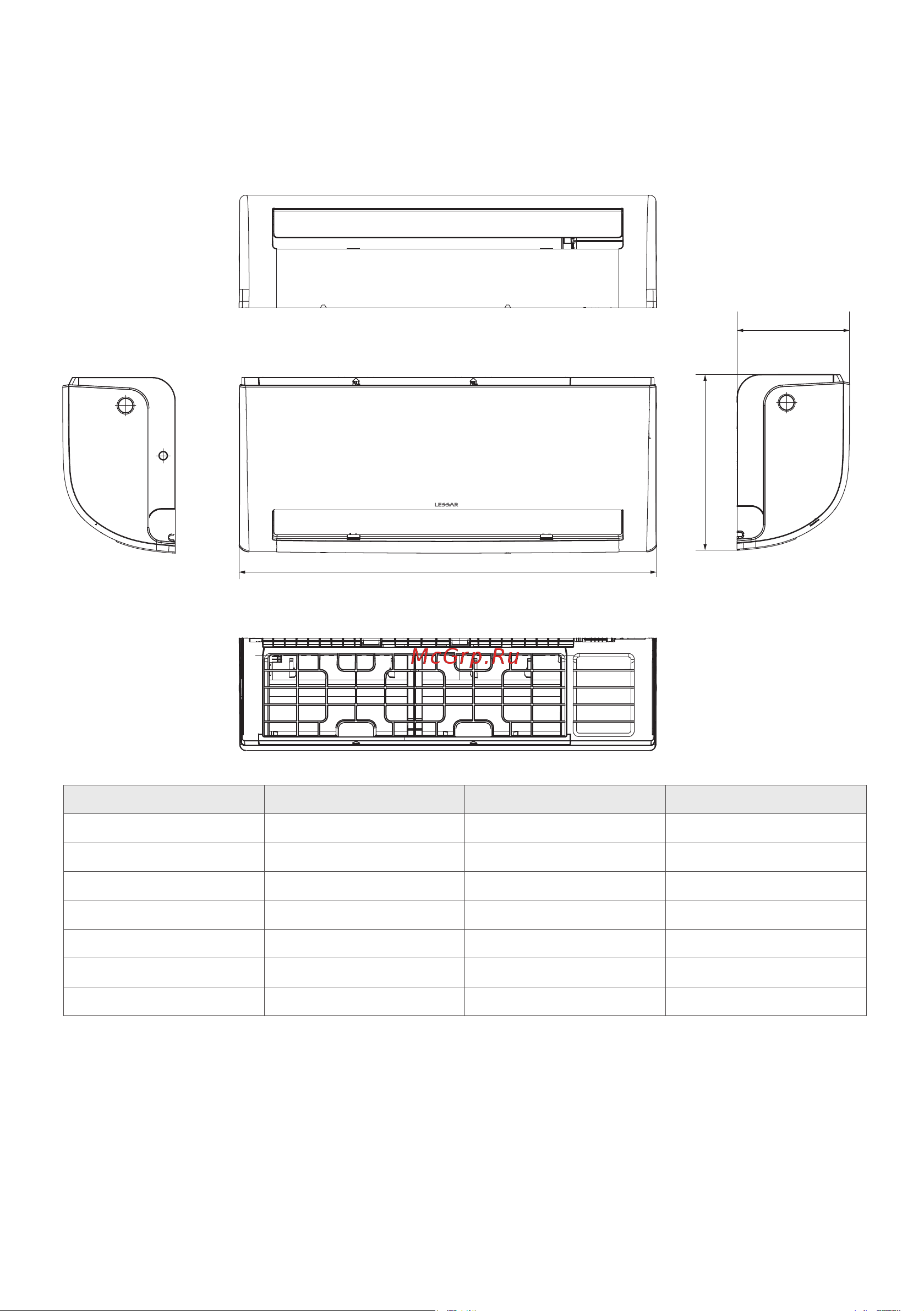

11. Габаритные размеры
Внутренний блок
А
B
C
Модель Ширина (А), мм Глубина (С), мм Высота (В), мм
LS-H07KPA2С 722 187 290
LS-H09KPA2С 722 187 290
LS-H12KPA2 802 189 297
LS-H18KPA2 965 215 319
LS-H24KPA2 1080 226 335
LS-H28KPA2 1259 282 362
LS-H36KPA2 1260 283 362
Все иллюстрации в данном руководстве приведены исключительно в ознакомительных целях.
Они могут отличаться в зависимости от модели приобретенного оборудования. Преимуществен-
ное значение имеет реальный внешний вид оборудования.
