24
Изменение положения жалюзи
При включенном кондиционере используй-
те кнопку SWING. На пульте дистанционного
управления установить направление (горизон-
тальный угол) воздушного потока.
Внимание!
При использовании режимов COOL или DRY
не устанавливайте горизонтальные жалю-
зи под слишком большим углом в течение
длительных периодов времени, на жалюзи
может образоваться конденсат.
При использовании режимов COOL или HEAT
установка жалюзи под очень большим углом
может уменьшить производительность
кондиционера из-за ограниченного потока
воздуха.

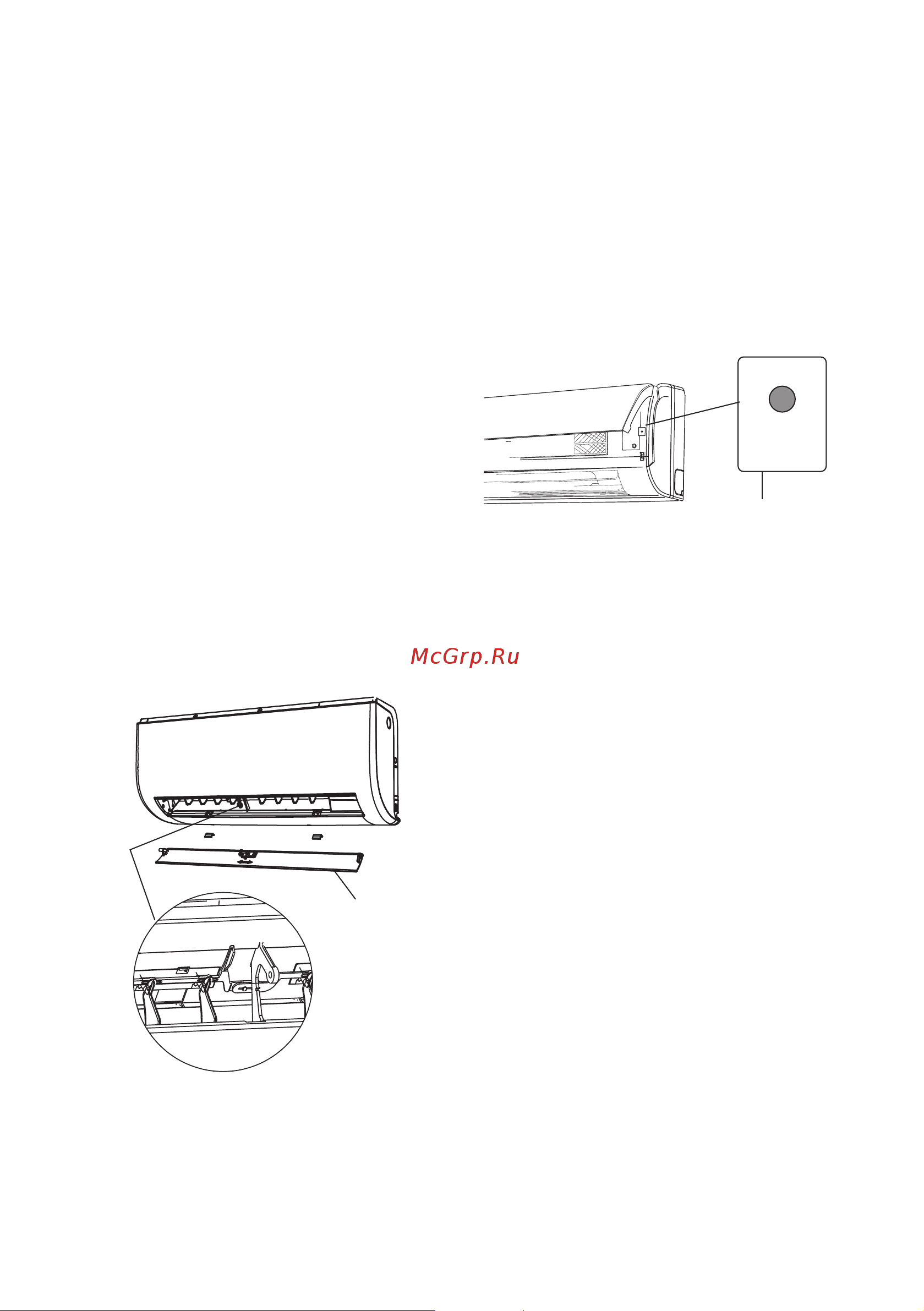

Необходимо установить вертикальный
угол воздушного потока вручную. Крепеж
жалюзи (см. рис. ниже). Возьмите и вручную
отрегулируйте его в нужном направлении.
Для некоторых кондиционеров вертикаль-
ный угол воздушного потока может быть
установлен с помощью пульта дистанци-
онного управления.
Ручка
жалюзи
Ручку жалюзи
можно снять,
отщелкнув
блокировку
Ручной запуск кондиционера
При утере или повреждении пульта управления
кондиционер можно запустить в ручном режи-
ме работы.
Внимание!
Выбор режима работы, корректировка
температуры и скорости работы вен-
тилятора в таком случае невозможна,
кондиционер выбирает режим работы,
температуру и скорость вентилятора ав-
томатически.
AUTO/COOL
Ручной запуск
Для включения кондиционера:
• На выключенном блоке нажмите на клави-
шу AUTO/COOL один раз для запуска блока.
Кондиционер запустится в автоматическом
режиме, сам подберет максимально ком-
фортные настройки.
• Следующее нажатие на клавишу AUTO/
COOL включит кондиционер в режиме ох-
лаждения, +24 °С.
• Для остановки кондиционера снова нажмите
на клавишу AUTO/COOL один раз. Кондици-
онер автоматически выключится.
