52
15. Заправка хладагентом
Внимание!
Перед запуском кондиционера обязательно удалите воздух из кондиционера! В против ном
случае воздух, оставшийся в системе, может вызвать сбои в работе кондиционера и при-
вести к серьезным неисправностям! При работе с хладагентом R410A рекоменду ется ис-
пользовать 2-ступенчатый вакуумный насос с обратным клапаном, что бы из бежать попа-
дания масла из вакуумного насоса в холодильный контур! Подробности по вакуумированию
системы приведены в разделе «Удаление воздуха ваку умным насосом».

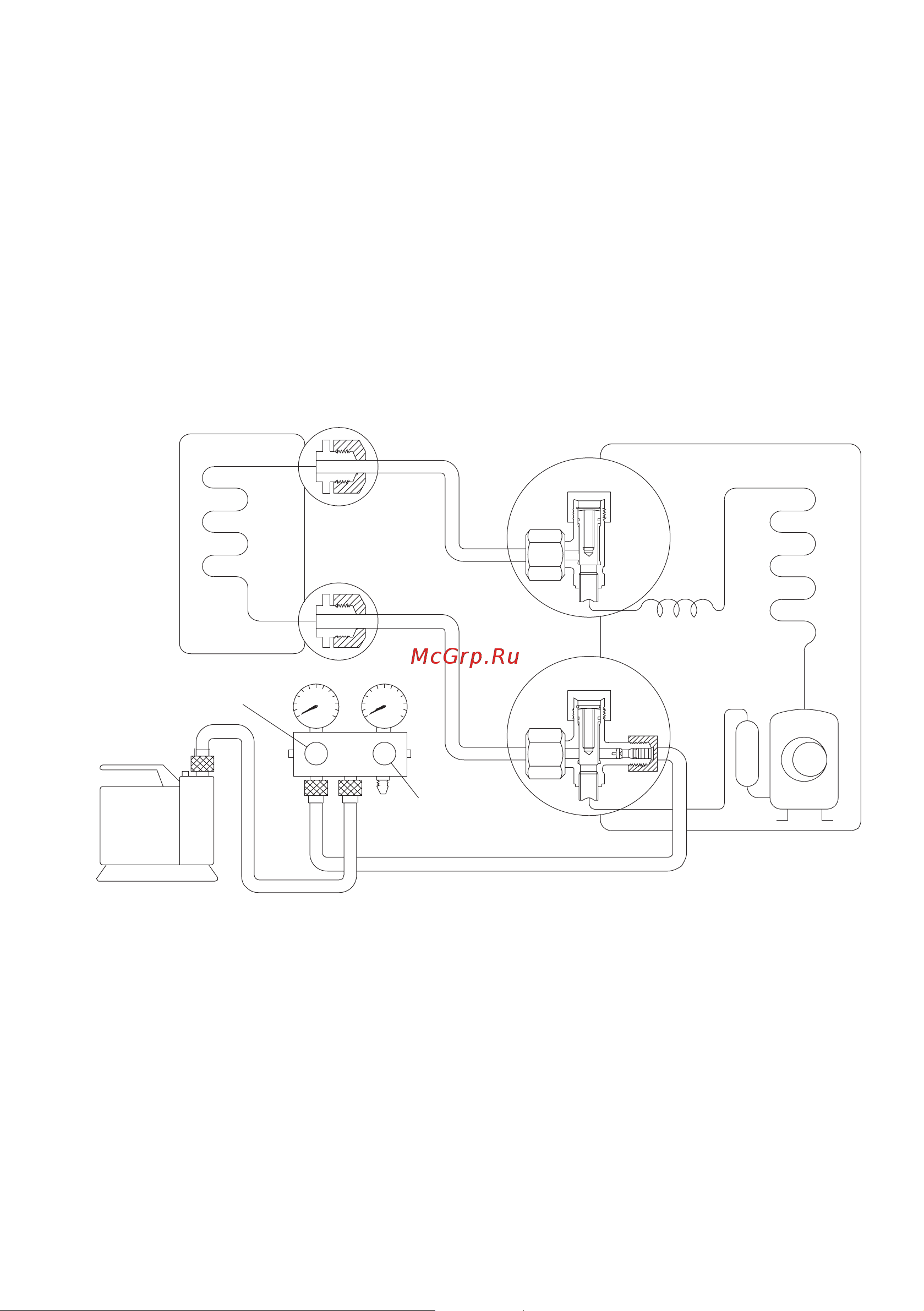

Удаление воздуха вакуумным насосом
Вакуумировать систему необходимо как минимум 30 мин. Если установка трубопроводов прохо-
дила под атмосферным и осадками или при влажности воздуха более 60%, то вакуумировать
систему необходимо как минимум 2 часа.
Lo
(Внутренний
блок)
(Сторона жидкости)
(Наружный блок)
2-ходовой
вентиль
3-ходовой
вентиль
Закрыто
Закрыто
Закрыто
Открыто
Вакуумный
н
асос
(Сторона газа)
Hi
Порядок действий
• Отверните и снимите заглушки с 2-х и 3-х ходовых вентилей, соедините заправочный шланг
манометрического коллектора с сервисным портом 3-х ходового вентиля, убедитесь что вен-
тиля закрыты.
• Соедините шланг манометрического коллектора с вакуумным насосом.
• Полностью откройте сторону низкого давления манометрического коллектора.
• Включите вакуумный насос. Стрелка манометра низкого давления должна постепенно уйти
в минусовую зону.
• Через 15 минут работы насоса проверьте показания. Стрелка должна показывать (–1 кг/см
2
) или
ниже. Если стрелка показывает положительное давление или 0, вероятно в системе есть негер-
метичное соединение или повреждение трубопровода. Устраните неисправность и выполните
вакуумирование заново. Поврежденный участок можно найти, опрессовав трубопровод азотом
под давлением до 25 кг/см
2
.
