Lessar LS-H09KPA2C/LU-H09KPA2C [21/69] Осушение
![Lessar LS-H09KPA2C/LU-H09KPA2C [21/69] Осушение](/views2/1844047/page21/bg15.png)
21
Осушение
MODE
FAN
TEMP
SLE EP FRESH
LE D FOLLOW ME
TURB O SELF CLEA N
ON/OF F
TIMER
ON
TIMER
OFF
3
1
2
SILENCE
FP

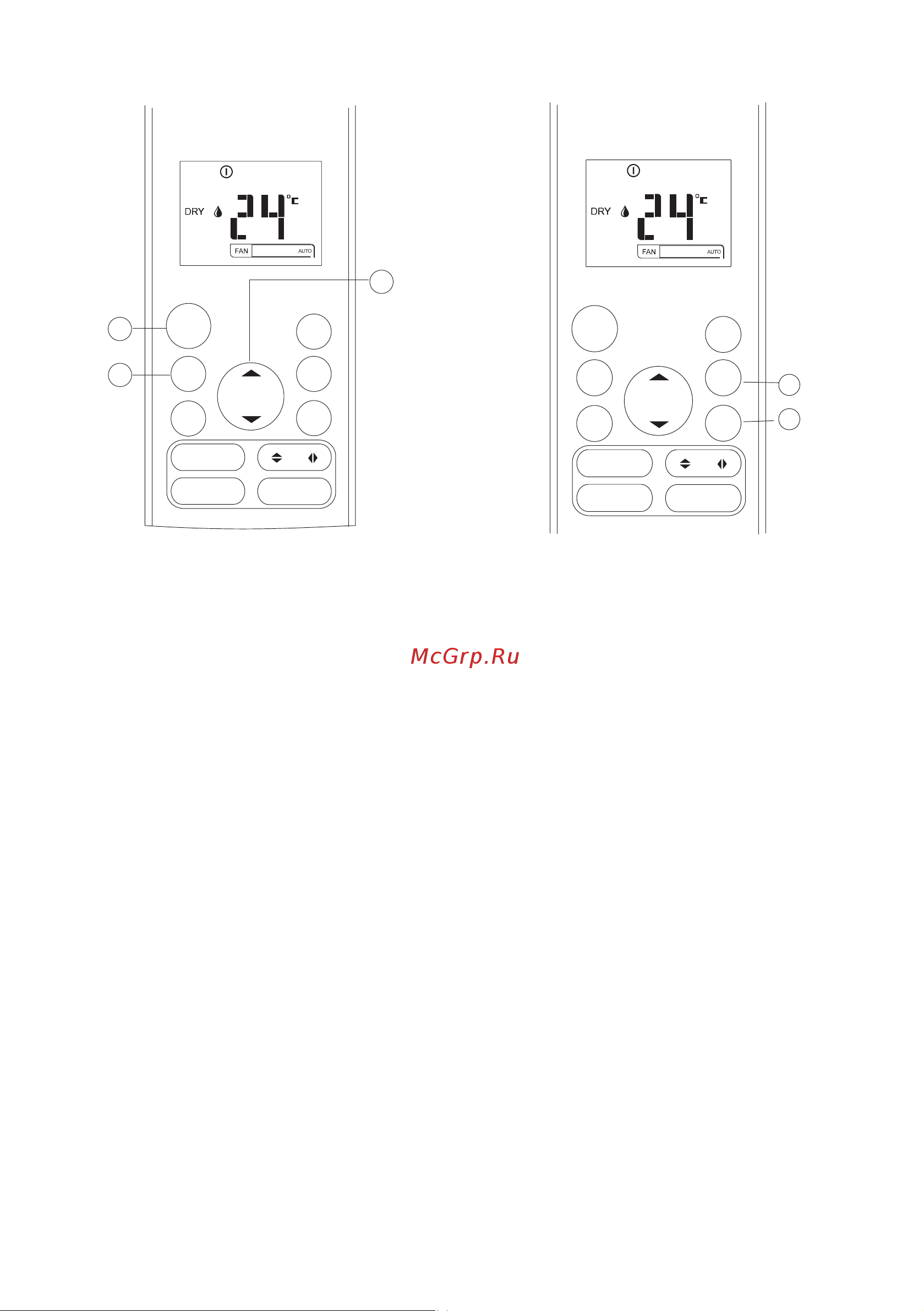

Перед началом работы убедитесь в наличии
электропитания.
1. Нажмите кнопку MODE для выбора режима
работы.
• DRY для режима осушения.
2. Кнопкой TEMP задайте необходимую тем-
пературу.
3. Включите кондиционер кнопкой ON/OFF.
Примечание
В режиме DRY (осушение) выбор скорости
работы вентилятора невозможен.
Таймер
2
1
MODE
FAN
TEMP
SLE EP FRESH
LE D FOLLOW ME
TURB O SELF CLEAN
ON/OF F
TIMER
ON
TIMER
OFF
SILENCE
FP
Нажмите кнопку TIMER ON. Отобразятся теку-
щие настройки таймера и будет мигать инди-
катор. Снова, с перерывом не более 5 секунд,
нажмите TIMER ON для изменения времени.
Время изменится на 0,5 часа. Если держать
клавишу непрерывно, время будет изменятся
быстрее. Установите время включения конди-
ционера.
1. Нажмите кнопку TIMER OFF. Отобразятся
текущие настройки таймера и будет мигать
индикатор. Снова, с перерывом не более
5 секунд, нажмите TIMER OFF для измене-
ния времени. Время изменится на 0,5 часа.
Если держать клавишу непрерывно, время
будет изменятся быстрее. Установите время
выключения кондиционера.
2. После установки таймера значок таймера
будет гореть в верхней части пульта управ-
ления.
Примечания
• При выборе работы по таймеру пульт
автоматически посылает сигнал вклю-
чения кондиционеру в нужное время.
Поэтому держите пульт в прямой види-
мости внутреннего блока для возможно-
сти подачи сигнала.
• Время работы таймера ограничено
24 часами.
