25

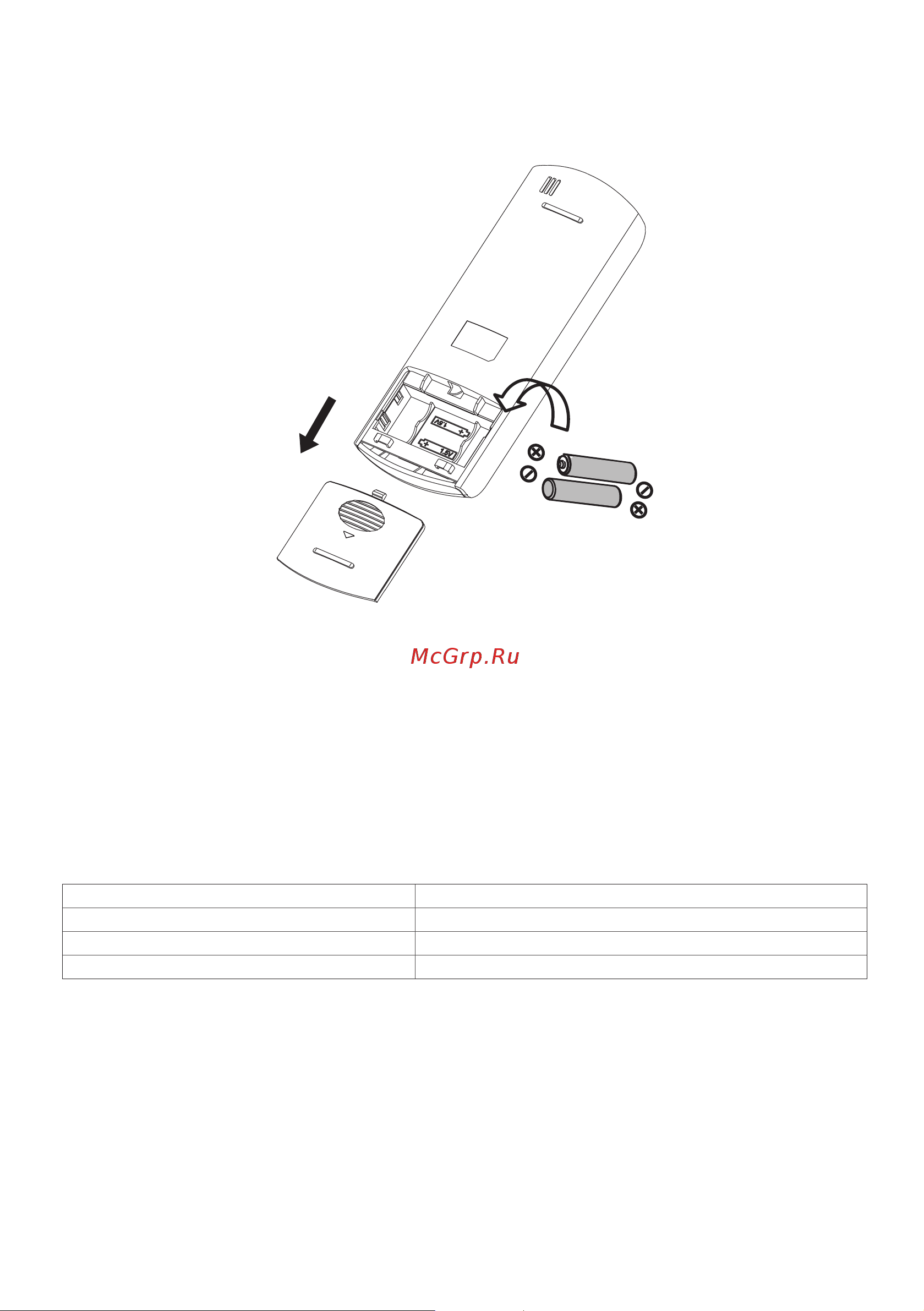

Замена элементов питания
Беспроводной пульт управления для работы требует два элемента питания типа LR03. Всегда ис-
пользуйте элементы питания одинакового типа, при замене соблюдайте полярность.
• После замены элементов питания не используйте старые элементы питания вместе с новыми.
• Если пульт управления не будет использоваться в течение длительного времени, выньте эле-
менты питания.
• Радиус действия пульта управления не превышает 8 метров от внутреннего блока (с новыми
элементами питания). Использовать дистанционный пульт на больших расстояниях неэффек-
тивно.
• Если значения на пульте управления не изменяются, пульт и кондиционер не реагируют на на-
жатие кнопок на пульте управления, выньте элементы питания из пульта и вставьте их снова
через 30 секунд.
Технические характеристики
Пульт управления LZ-KNP
Номинальное напряжение 3,0 В (алкалиновые элементы питания LR03 × 2 шт.)
Расстояние до 8 метров
Диапазон рабочих температур от –5 до +60 °С
