Если соединительная труба со стороны газа имеет ∅ 16 мм или более, отверстие в стене должно

быть ∅ 90 мм.

Этап 5. Подготовка к монтажу трубопроводов хладагента.

Трубопровод хладагента находится внутри теплоизолирующего рукава, прикрепленного сзади

блока. Перед прокладкой трубопровода через отверстие в стене его необходимо подготовить.

Подробные инструкции по развальцовке труб, требования к моментам затяжки конусных гаек, при-

емы работы и т.п. изложены в шаге 3 — этап 5 «соединение трубопровода хладагента» данного

руководства.

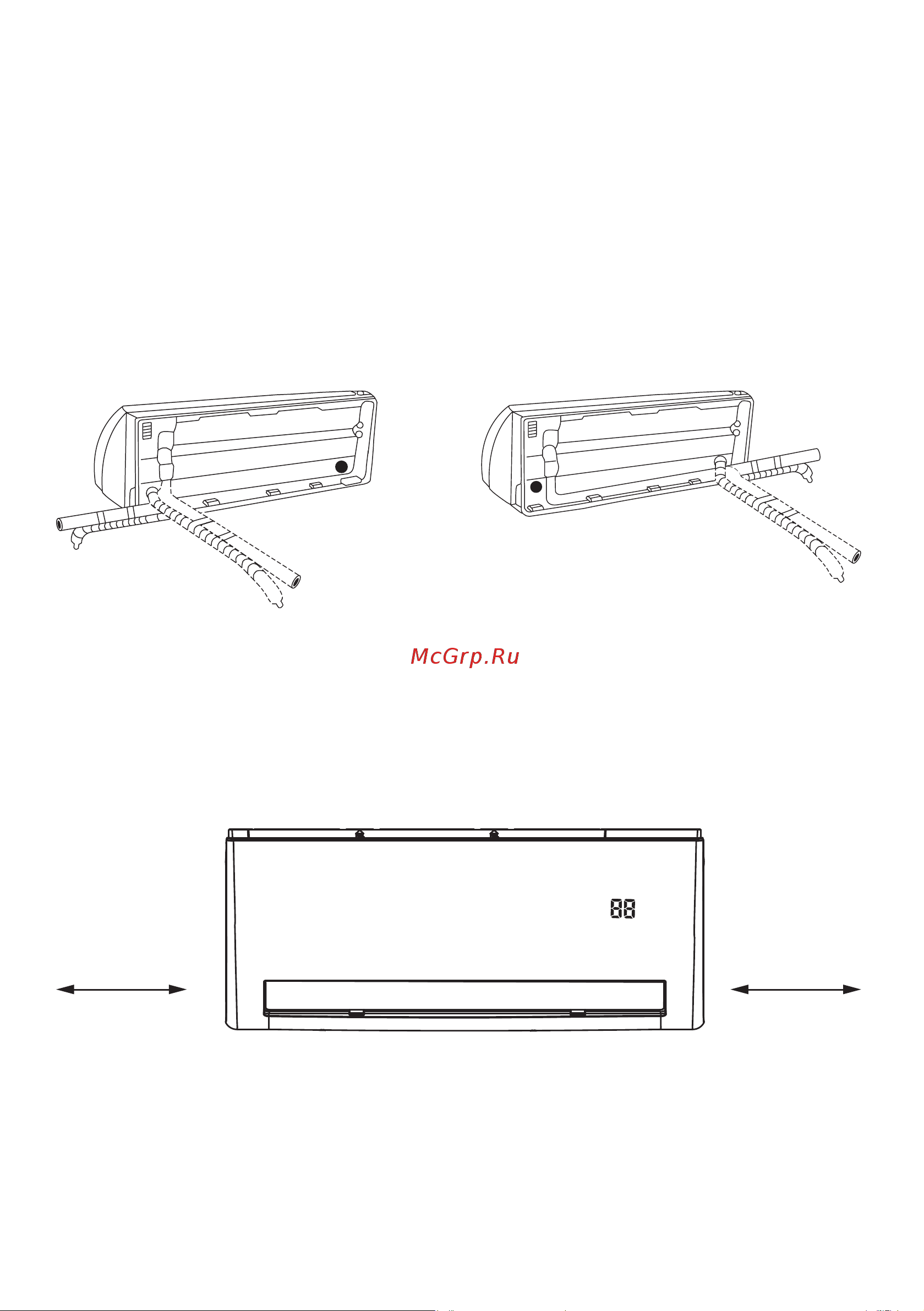

Трубопровод хладагента может выходить из внутреннего блока под четырьмя различными углами:

• с левой стороны;

• слева сзади;

• с правой стороны;

• справа сзади.

Будьте крайне осторожны, чтобы не погнуть или не повредить трубопровод при изгибе его от блока.

Любые повреждения трубопровода влияют на рабочие характеристики установки.

После установки трубопровод хладагента в стену, выполните следующие действия:

Шаг 1. Закрепите внутренний блок на монтажной пластине.

Помните, что крючки на монтажной пластине меньше отверстий на задней стороне блока. Это

позволяет перемещать блок влево или вправо примерно на 30–50 мм, в зависимости от модели.

Сдвиньте вправо или влево

30–50 мм
