H1000+
Универсальный контроллер ZONT H1000+. Техническая документация.
ВНИМАНИЕ!!! Во время обновления прошивки ни в коем случае нельзя отключать Контроллер
от сети. В случае перебоев в питании и при не полностью заряженном резервном аккумуляторе
может произойти сбой, что приведет к полной неработоспособности Контроллера.
Восстановление работоспособности в этом случае возможно только в заводских условиях.

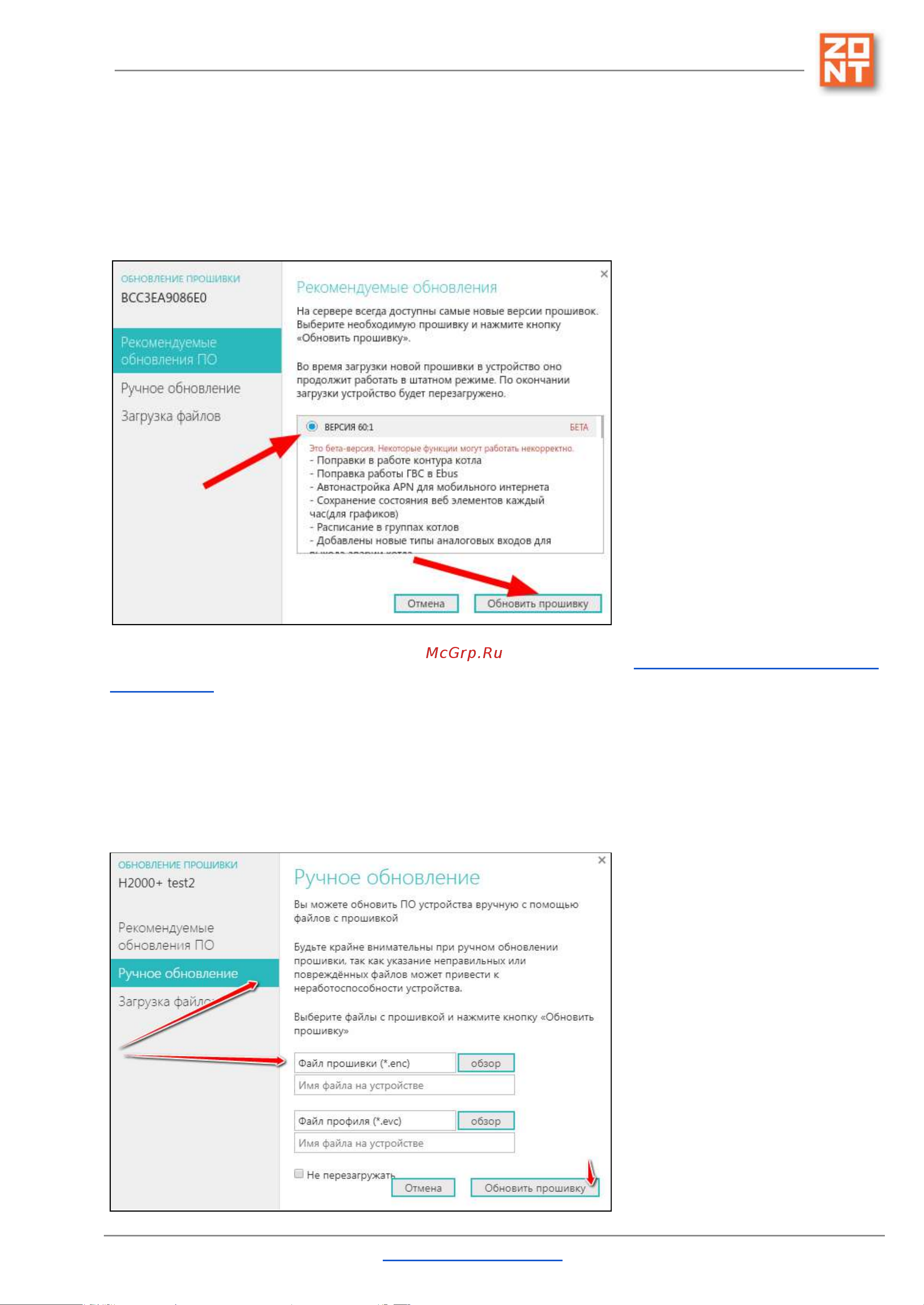

Обновление с использованием веб интерфейса:
Обновление при помощи “Утилиты настройки” приведено в разделе 4 Способы настройки
Контроллера
Обновление в ручном режиме:
● скачать файл с обновлением и разместить его на жестком диске компьютера;
● выбрать вкладку “Настройки” - “Общие настройки” - “Рекомендуемые обновления ПО”
- “Ручное обновление”.
ML.TD.ZH1000PL.001.01 Вернуться в содержание Страница 42 из 151
