H1000+
Универсальный контроллер ZONT H1000+. Техническая документация.
3.13.2 Сброс настроек и загрузка конфигураций
Сброс Контроллера к заводской конфигурации и удаление всех введенных в процессе
эксплуатации настроек возможен через загрузку файла “Заводской настройки”. Скачать файл
можно с сайта производителя www.zont-online.ru из раздела “Документация”.

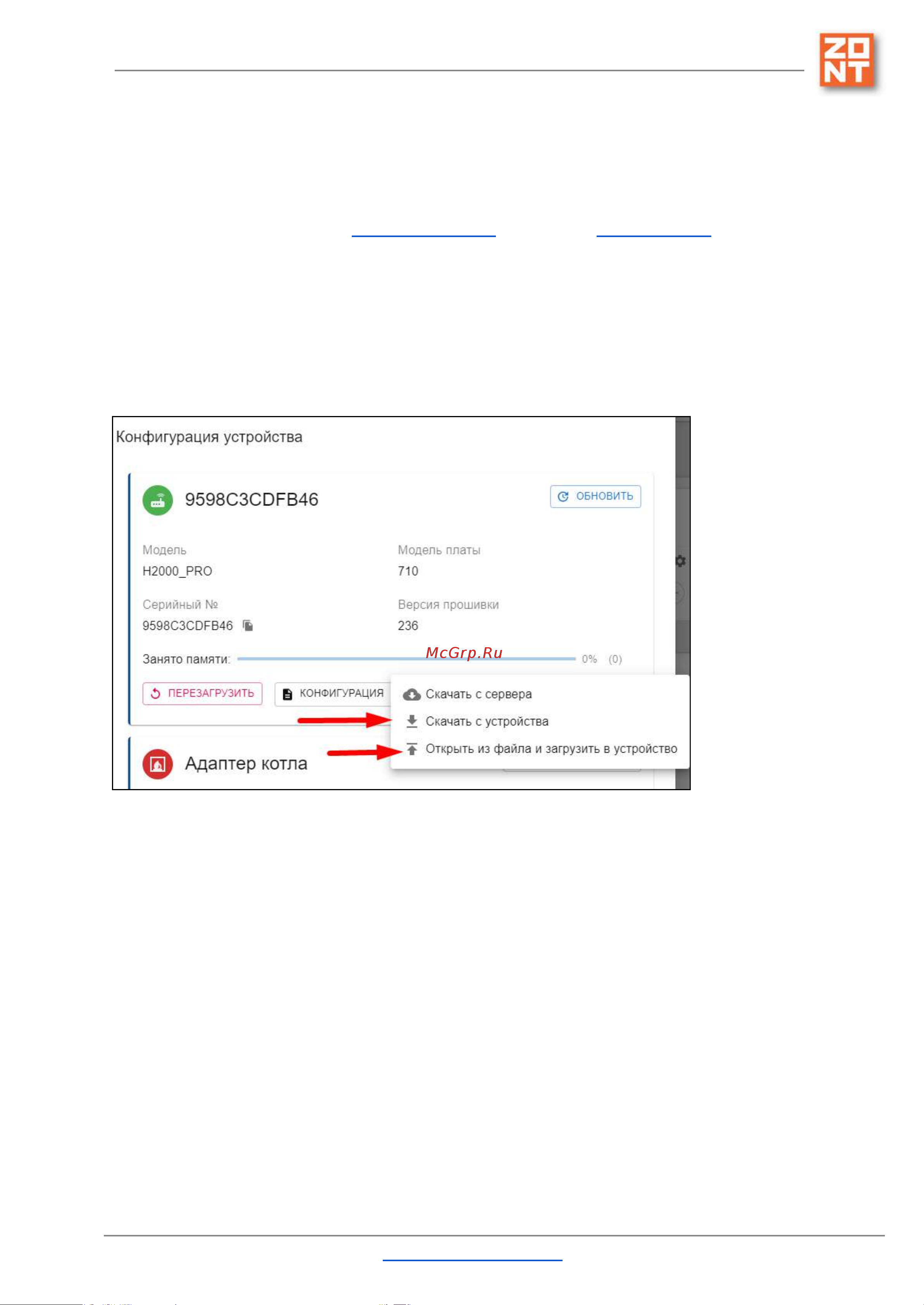

Загрузка файла “Заводские настройки” или файла с ранее сохраненной или скачаной
конфигурацией выполняется через кнопку Конфигурация / Открыть из файла и загрузить в
устройство.
Выгрузка файла с установленной в контроллер конфигурацией выполняется через кнопку
Конфигурация / Скачать с устройства.
ML.TD.ZH1000PL.001.01 Вернуться в содержание Страница 43 из 151
