Dell Latitude 3510-8718 [20/112] Подсоединение кабеля аккумулятора
![Dell Latitude 3510-8718 [20/112] Подсоединение кабеля аккумулятора](/views2/1863524/page20/bg14.png)
Действия
Потяните за язычок, чтобы отсоединить кабель аккумулятора от разъема на системной плате.
Подсоединение кабеля аккумулятора
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче

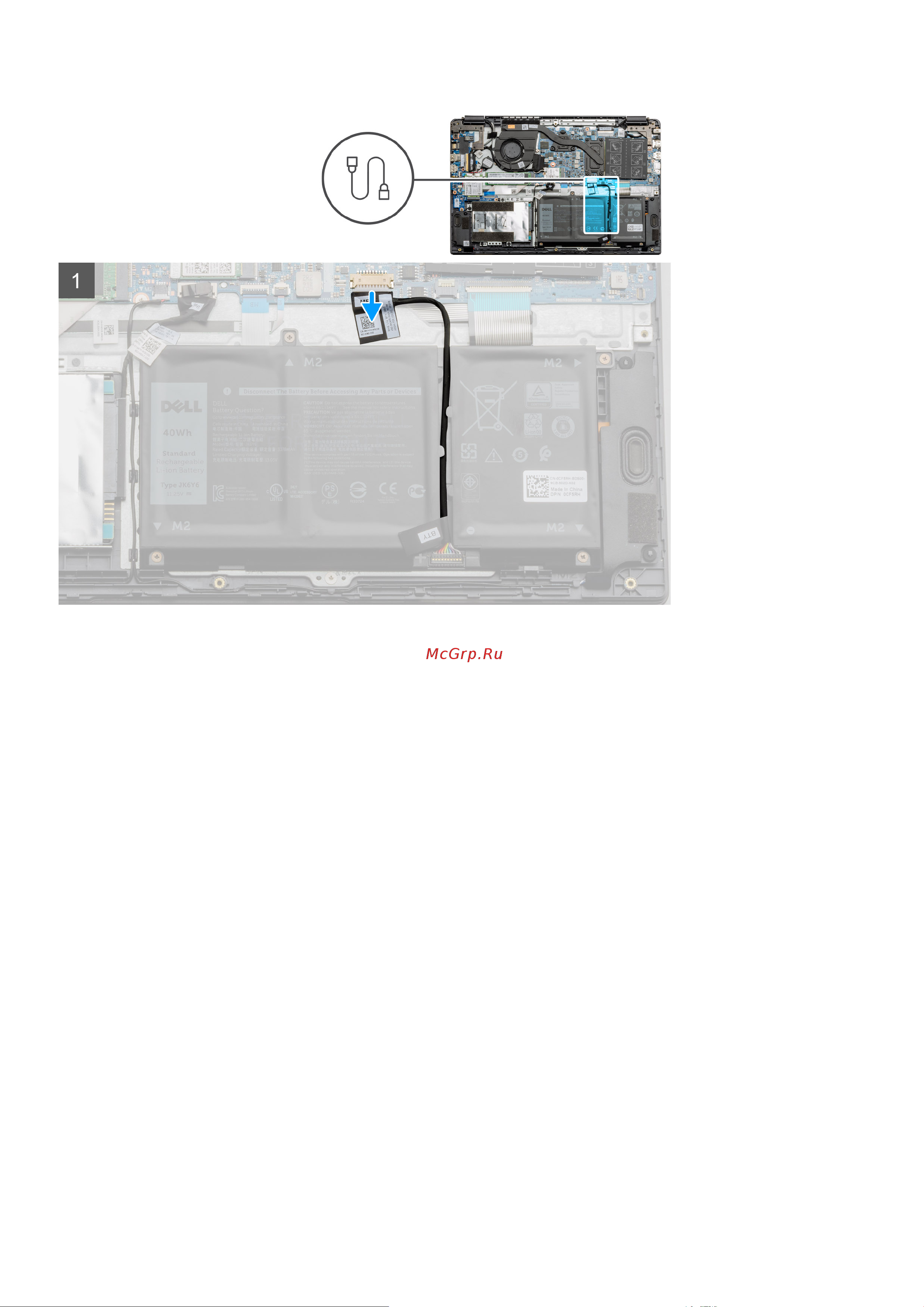

На рисунке показано расположение кабеля аккумулятора и проиллюстрирована процедура монтажа.
20 Разборка и сборка
