Dell Latitude 3510-8718 [45/112] Установка вентилятора в сборе

4. Отсоедините кабель вентилятора от системной платы, затем поднимите вентилятор в сборе и снимите его с

компьютера.

Установка вентилятора в сборе

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

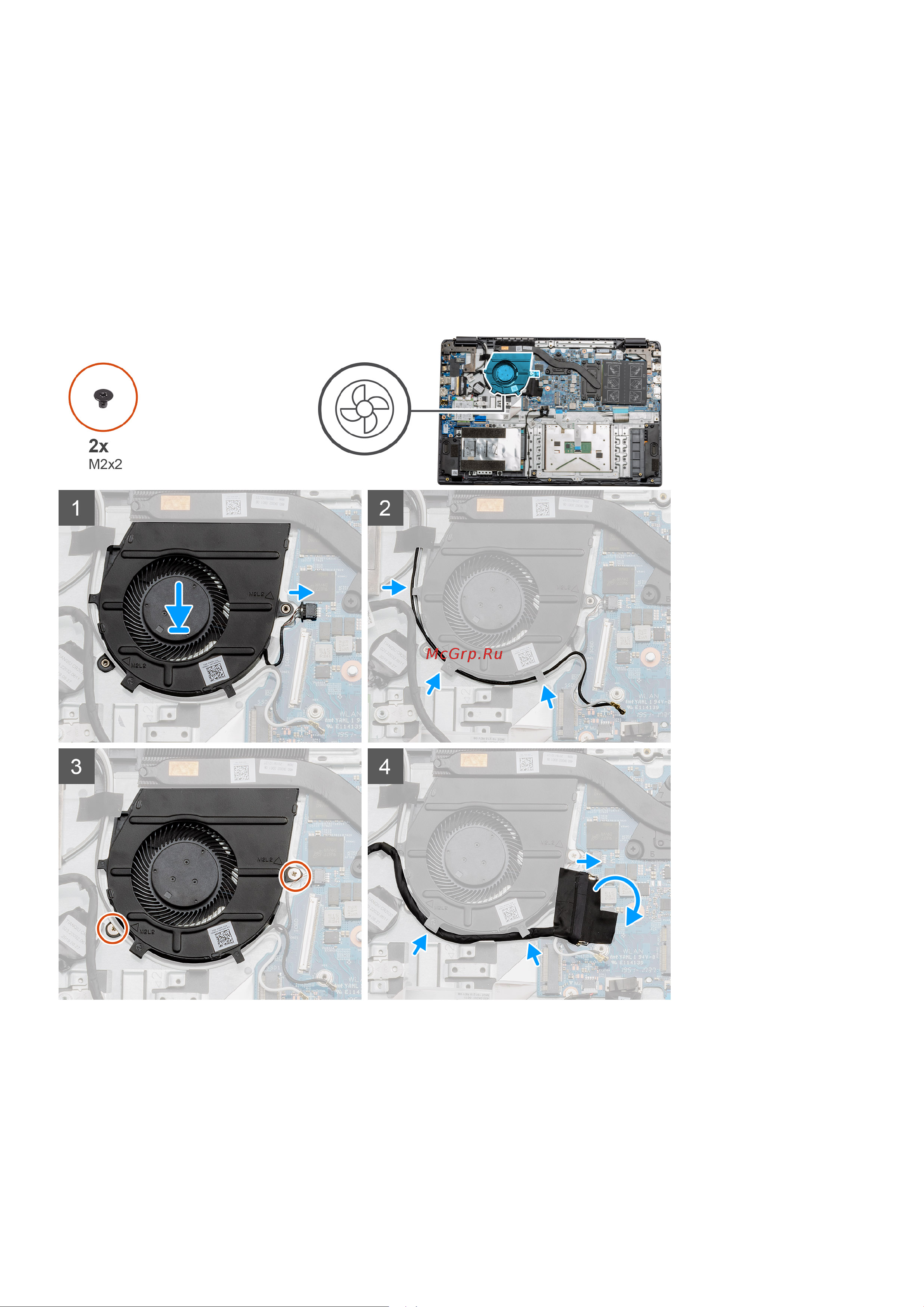

На следующем рисунке показано расположение вентилятора в сборе и проиллюстрирована процедура его установки.

Действия

1. Установите вентилятор в сборе на точки крепления на опорной панели и подсоедините кабель вентилятора к системной

плате.

2. Проложите антенные кабели по кабельным каналам на вентиляторе в сборе и подсоедините кабели к плате WLAN.

3. Подсоедините разъем кабеля вентилятора к системной плате.

4. Проложите кабель платы ввода-вывода по кабельному каналу на вентиляторе в сборе и подсоедините его к системной

плате.

Разборка и сборка 45
