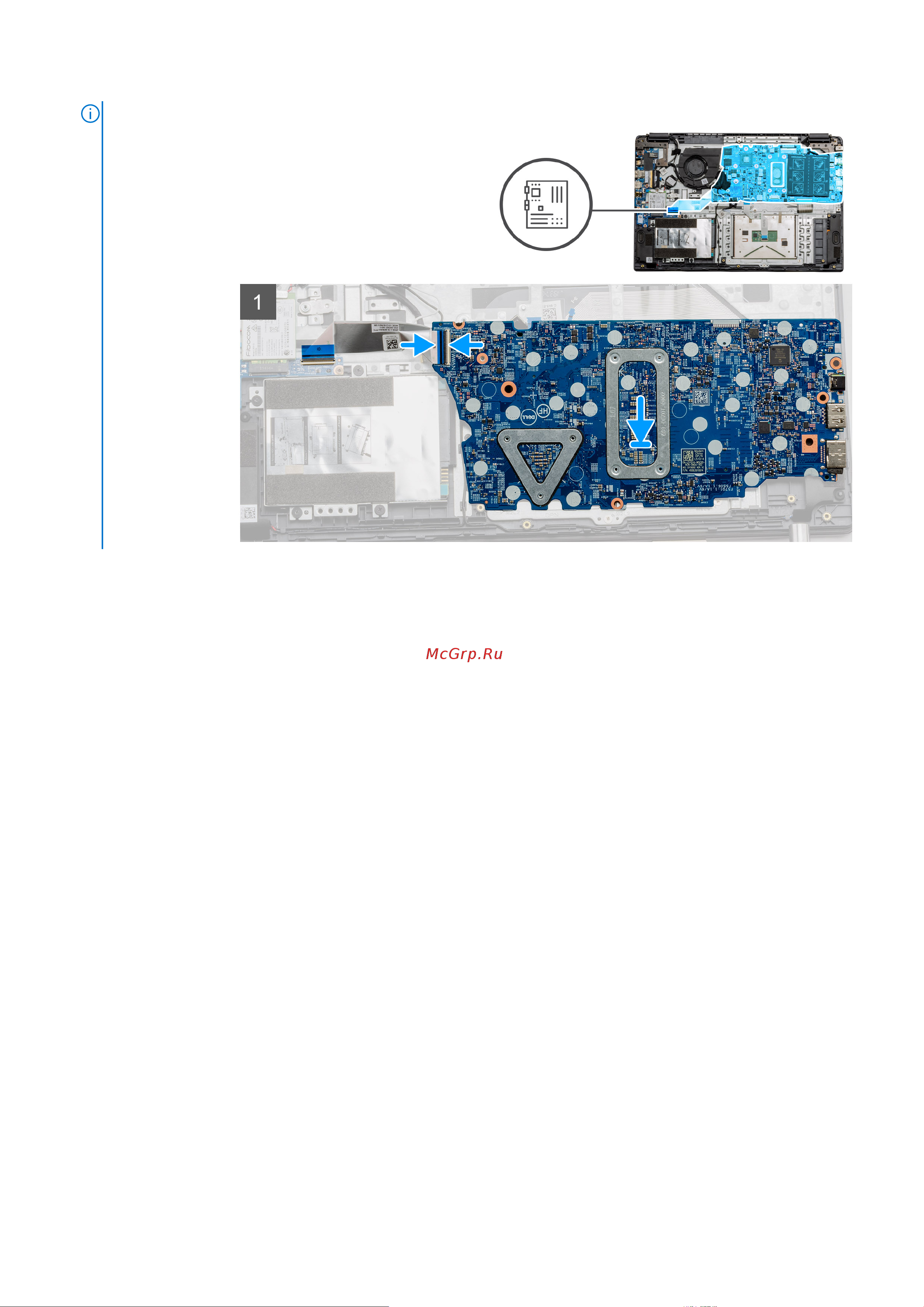

ПРИМЕЧАНИЕ: В системах с платой WWAN необходимо подсоединить кабель от дочерней платы WWAN к разъему

на системной плате.

2. Отогните назад правый шарнир и заверните два винта M2,5x5 и один винт M2,5x4, чтобы закрепить шарнир.

3. Подсоедините разъем системного вентилятора к системной плате.

4. Подсоедините кабель платы ввода-вывода к системной плате.

5. Подсоедините кабель ЖК-дисплея к системной плате и снова закрепите его клейкой лентой.

6. Подсоедините кабель входного разъема питания постоянного тока к системной плате и снова закрепите входной

разъем питания постоянного тока клейкой лентой.

7. Установите металлический экран на модуль порта USB.

8. Заверните два винта M2x5, крепящие металлический экран.

9. Подсоедините эти кабели в следующем порядке (слева направо): кабель динамиков, кабель сенсорной панели, USB-

кабель, кабель аккумулятора, кабель клавиатуры.

Следующие действия

1. Установите радиатор.

2. Установите плату WLAN.

3. Установите плату WWAN.

4. Установите твердотельный накопитель.

5. Установите модуль памяти.

6. Установите аккумулятор.

7. Установите нижнюю крышку.

8. Установите карту памяти SD.

9. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Плата ввода-вывода

Извлечение платы ввода-вывода

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Извлеките карту памяти SD.

60 Разборка и сборка
