Dell Latitude 3510-8718 [67/112] Установка дисплея в сборе
![Dell Latitude 3510-8718 [67/112] Установка дисплея в сборе](/views2/1863524/page67/bg43.png)
Действия
1. Выверните пять винтов M2,5x5 из двух шарниров, затем выверните винт M2,5x4 из правого шарнира. Приподнимите
шарниры и поверните их в обратном направлении.
2. Отсоедините клейкую ленту, которая удерживает кабель ЖК-дисплея.
3. Отогните клейкую ленту от кабеля ЖК-дисплея.
4. Отсоедините кабель ЖК-дисплея и извлеките его из компьютера.
5. Отодвиньте компьютер от ЖК-дисплея в сборе.
Установка дисплея в сборе
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче

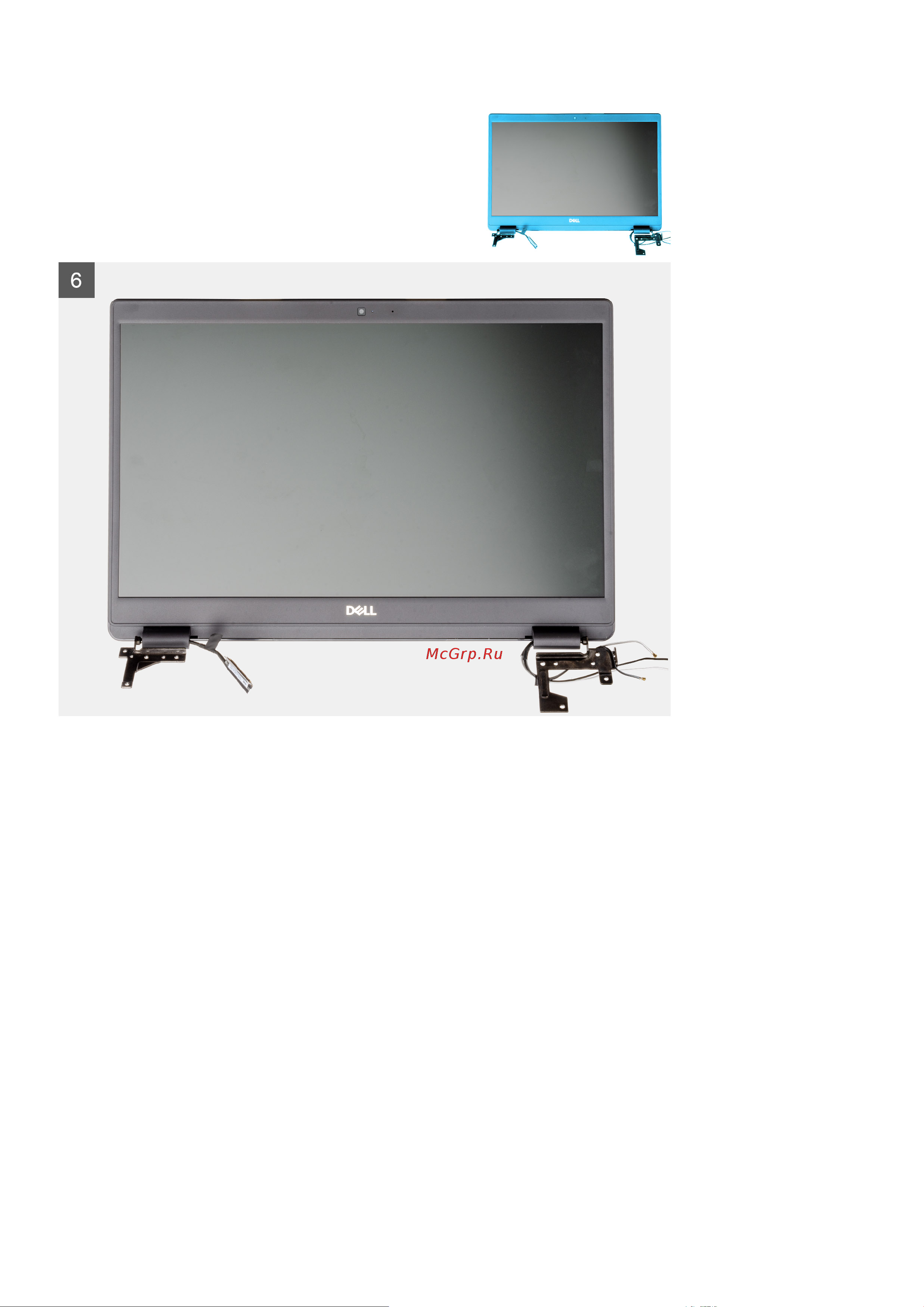

На рисунке показано расположение ЖК-дисплея в сборе и наглядно показана процедура его установки.
Разборка и сборка 67
