Твердотельный накопитель
Крепление твердотельного накопителя
Извлечение твердотельного накопителя М.2 2280
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Извлеките карту памяти SD.
3. Снимите нижнюю крышку.
4. Отсоедините аккумулятор.
Об этой задаче

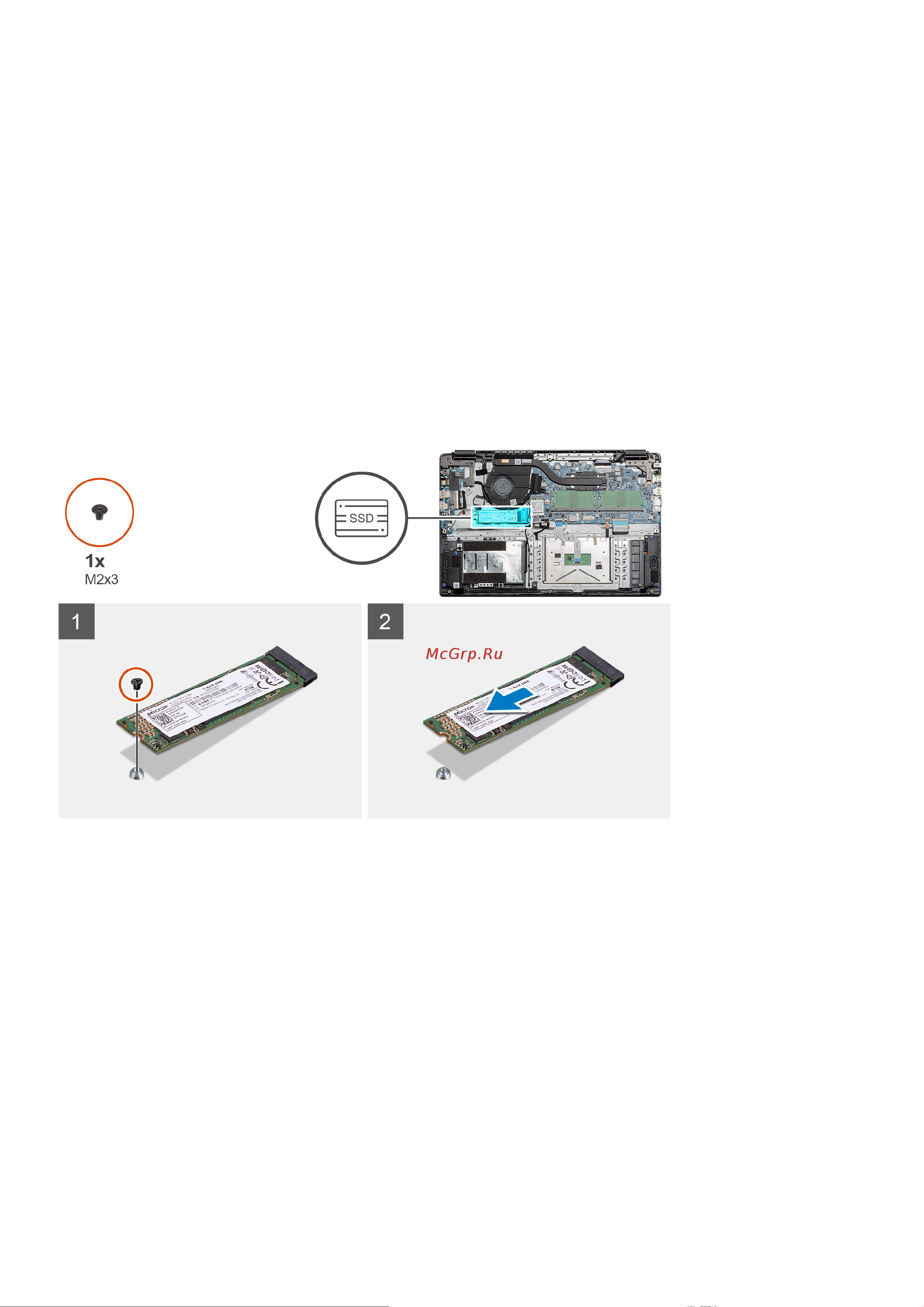

На рисунке показано расположение твердотельного накопителя M.2 2280 и проиллюстрирована процедура извлечения.
Действия
1. Открутите единственный винт (M2x3), которым модуль твердотельного накопителя крепится к опорной панели в сборе.
2. Выдвиньте модуль твердотельного накопителя из слота M.2.
Установка твердотельного накопителя М.2 2280
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче
На рисунке показано расположение твердотельного накопителя M.2 2280 и проиллюстрирована процедура установки.
34 Разборка и сборка
