Dell Latitude 3510-8718 Инструкция по эксплуатации онлайн [33/112] 651254
![Dell Latitude 3510-8718 Инструкция по эксплуатации онлайн [33/112] 651254](/views2/1863524/page33/bg21.png)

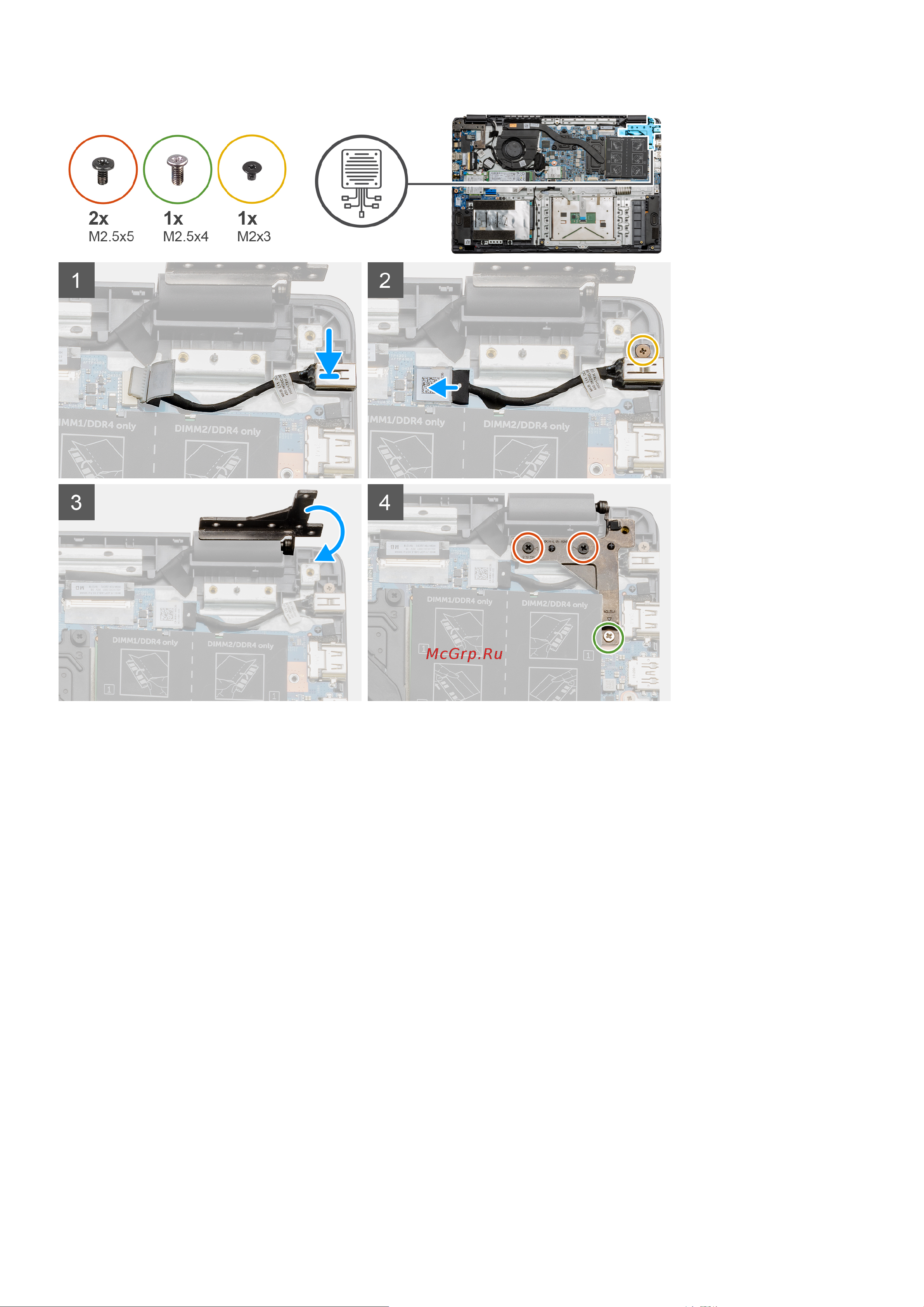

Действия
1. Установите входной разъем постоянного тока в соответствующее гнездо.
2. Вкрутите винт (M2x3) и подсоедините кабель постоянного тока к системной плате.
3. Изогните шарниры и установите их на точки крепления винтами на опорной панели.
4. Заверните два винта M2,5x5 и один винт M2,5x4, чтобы закрепить шарнир.
Следующие действия
1. Подсоедините снова кабель аккумулятора.
2. Установите нижнюю крышку.
3. Установите карту памяти SD.
4. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Разборка и сборка 33
