Dell Latitude 3510-8718 [75/112] Установка панели дисплея
![Dell Latitude 3510-8718 [75/112] Установка панели дисплея](/views2/1863524/page75/bg4b.png)

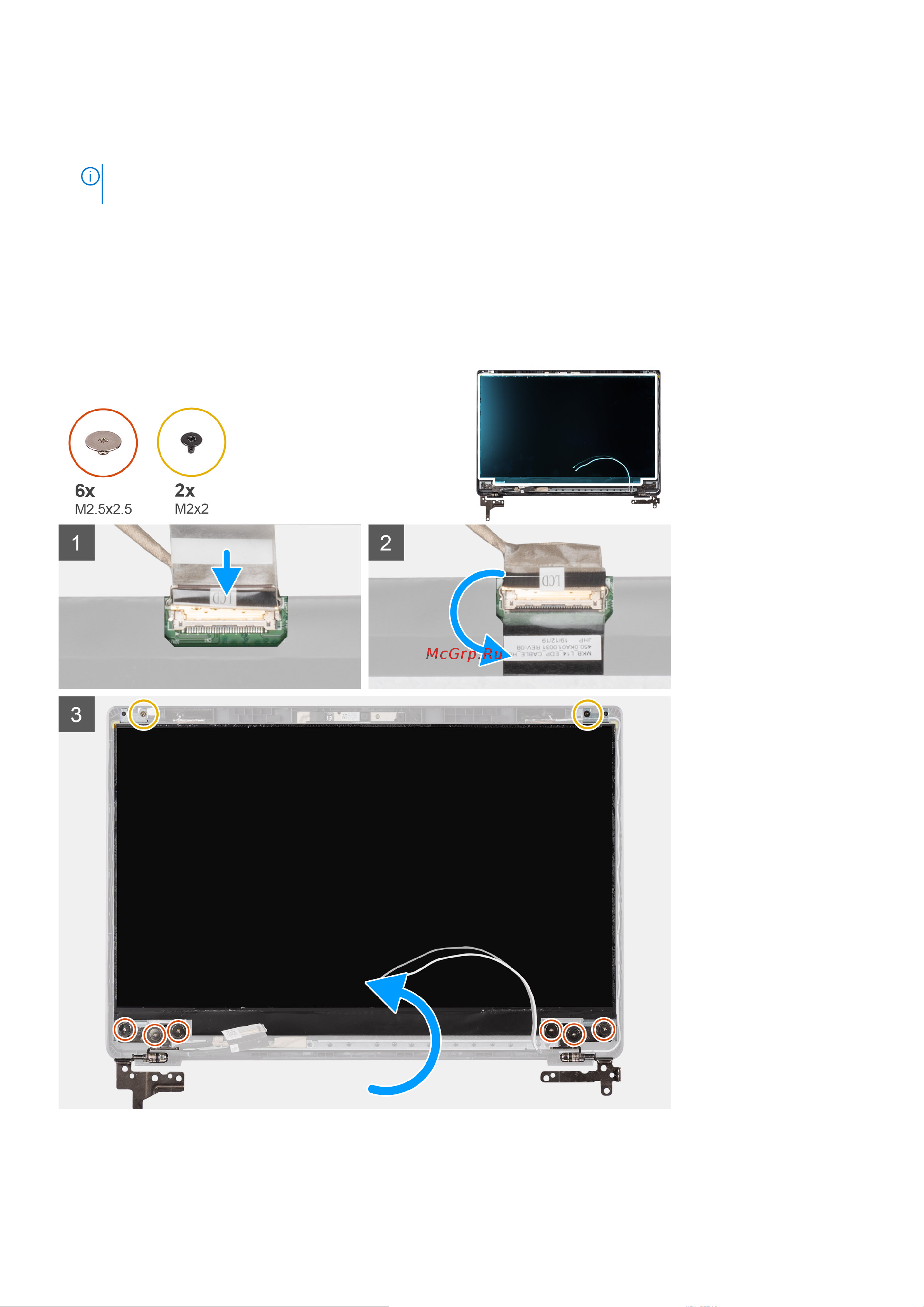

Действия
1. Открутите шесть винтов (M2.5x2,5) и два винта (M2x2), которыми панель дисплея крепится к задней крышке дисплея и
разверните дисплей вперед, чтобы добраться до кабеля eDP сзади.
ПРИМЕЧАНИЕ: Не тяните и не отпускайте эластичные ленты (SR) на панели дисплея. Не нужно отсоединять
кронштейны от панели дисплея.
2. Отклейте ленту с разъема eDP и поднимите защелку.
3. Отсоедините разъем кабеля eDP от панели дисплея и снимите его с задней крышки дисплея.
Установка панели дисплея
Об этой задаче
Действия
1. Подсоедините кабель eDP к разъему на задней стороне панели дисплея.
Разборка и сборка 75
