Dell Latitude 3510-8718 [39/112] Сенсорная панель

Об этой задаче

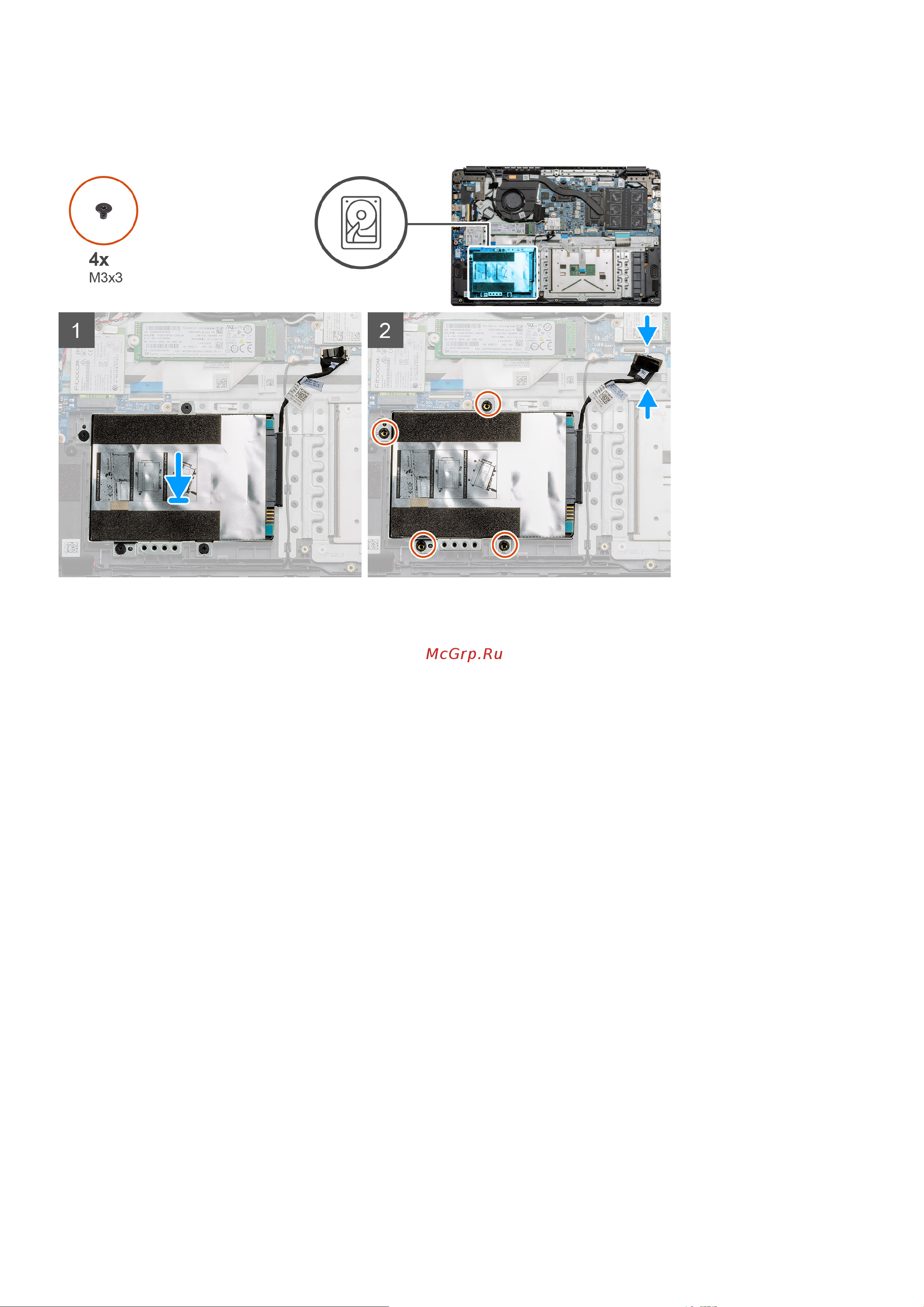

На рисунке показано расположение жесткого диска и наглядно показана процедура его установки.

Действия

1. Совместите отверстия для винтов на жестком диске в сборе с монтажными отверстиями на опорной панели.

2. Заверните четыре винта M3x3, чтобы закрепить жесткий диск на месте, затем подсоедините кабель жесткого диска к

разъему на системной плате.

Следующие действия

1. Установите аккумулятор.

2. Установите нижнюю крышку.

3. Установите карту памяти SD.

4. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Сенсорная панель

Снятие сенсорной панели

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Извлеките карту памяти SD.

3. Снимите нижнюю крышку.

4. Извлеките батарею.

Разборка и сборка 39
