Dell Latitude 3510-8718 [64/112] Дисплей в сборе
![Dell Latitude 3510-8718 [64/112] Дисплей в сборе](/views2/1863524/page64/bg40.png)
Действия

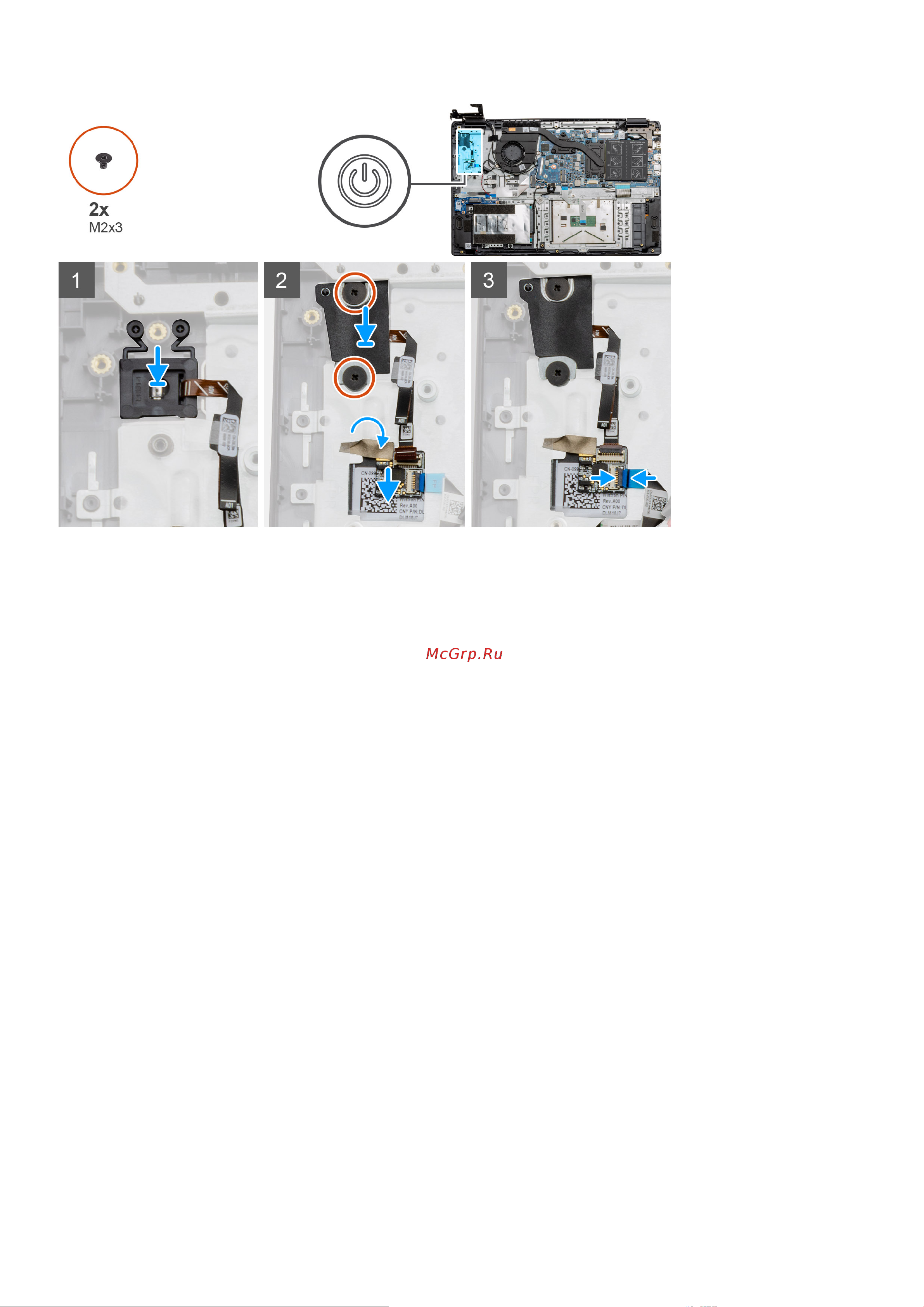

1. Поместите модуль кнопки питания на точки крепления на опорной панели.
2. Установите экран на верхнюю часть модуля кнопки питания, затем заверните два винта M2x3, которые крепят экран к
кнопке питания. Поместите дочернюю плату кнопки питания на опорную панель.
3. Подсоедините разъем кабеля от системной платы к разъему дочерней платы кнопки питания.
Следующие действия
1. Установите плату WWAN.
2. Установите твердотельный накопитель.
3. Установите плату ввода-вывода.
4. Установите аккумулятор.
5. Установите нижнюю крышку.
6. Установите карту памяти SD.
7. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Дисплей в сборе
Извлечение дисплея в сборе
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Извлеките карту памяти SD.
3. Снимите нижнюю крышку.
4. Отсоедините аккумулятор.
Об этой задаче
На рисунке показано расположение ЖК-дисплея в сборе и наглядно показана процедура его снятия.
64 Разборка и сборка
