Dell Latitude 3510-8718 [23/112] Модули памяти

Действия

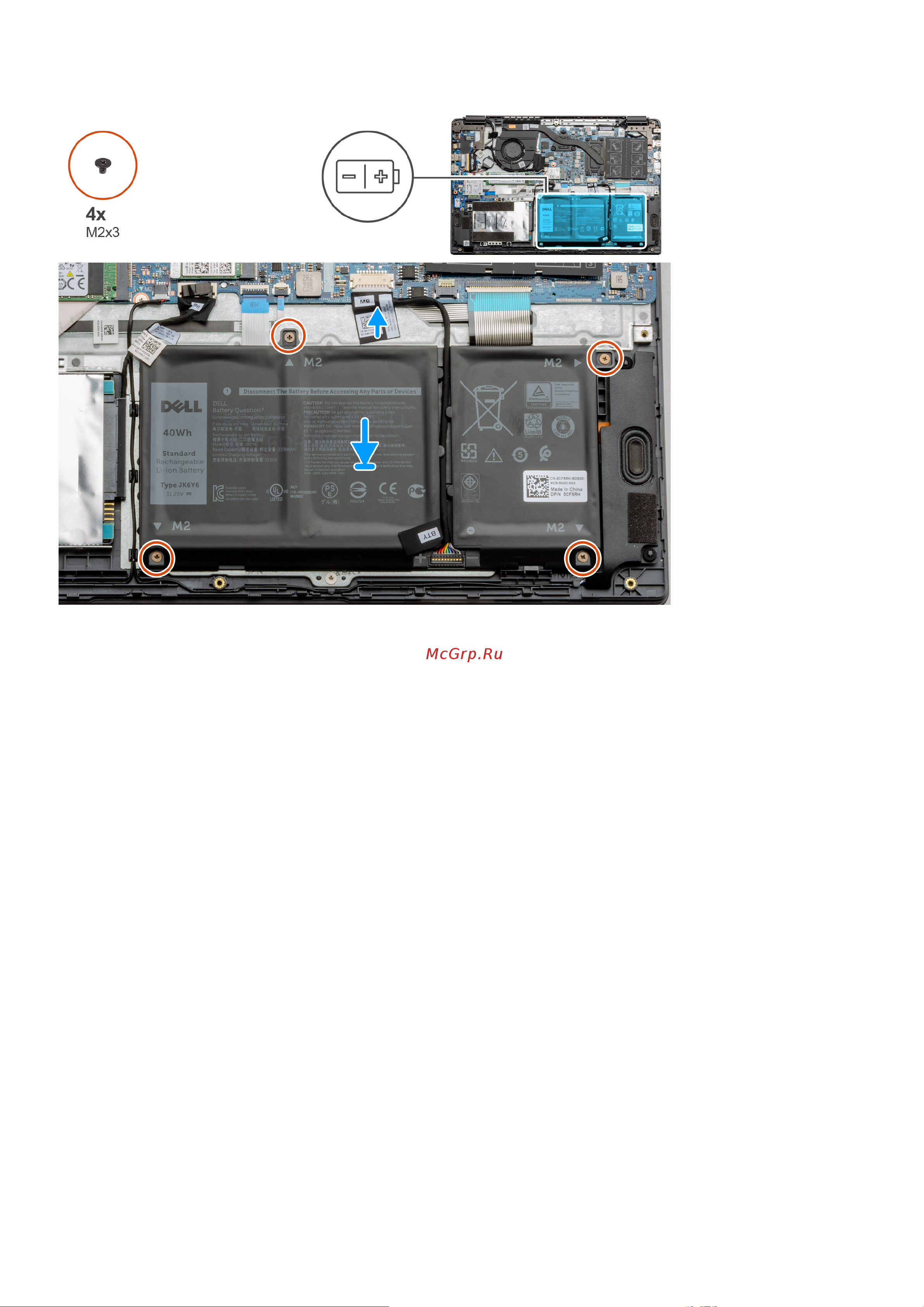

1. Совместите выступы на аккумуляторе с пазами на упоре для рук в сборе.

2. Поместите аккумулятор в соответствующий отсек.

3. Затяните четыре винта M2x3, чтобы прикрепить аккумулятор к упору для рук в сборе.

4. Подсоедините кабель аккумулятора к разъему на системной плате.

Следующие действия

1. Установите на место нижнюю крышку.

2. Установите на место карту памяти SD.

3. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.

Модули памяти

Извлечение модуля памяти

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Извлеките карту памяти SD.

3. Снимите нижнюю крышку.

4. Отсоедините аккумулятор.

Об этой задаче

На следующих рисунках показано расположение модуля памяти и наглядно показана процедура его извлечения.

Разборка и сборка 23
