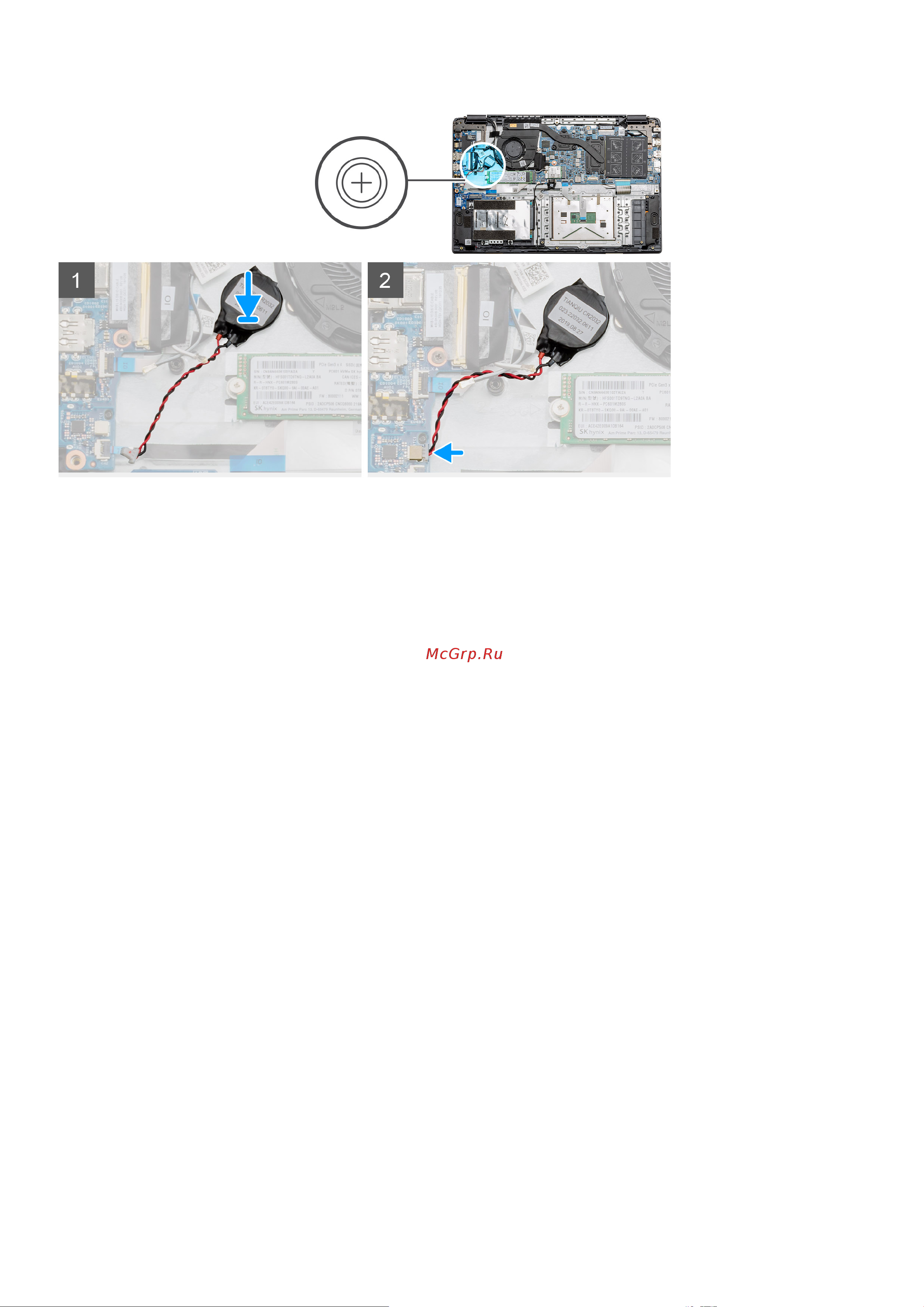

Действия
1. Прикрепите батарейку типа «таблетка» к гнезду на опорной панели в сборе.
2. Подключите кабель батарейки типа «таблетка» к системной плате.
Следующие действия
1. Подсоедините снова кабель аккумулятора.
2. Установите нижнюю крышку.
3. Установите карту памяти SD
4. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Порт питания постоянного тока
Извлечение входного разъема постоянного тока
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Извлеките карту памяти SD.
3. Снимите нижнюю крышку.
4. Отсоедините кабель аккумулятора.
Об этой задаче
На рисунке показано расположение входного разъема постоянного тока и проиллюстрирована процедура извлечения.
Разборка и сборка 31
