Плата WLAN
Извлечение платы WLAN
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Извлеките карту памяти SD.
3. Снимите нижнюю крышку.
4. Отсоедините кабель аккумулятора.
Об этой задаче

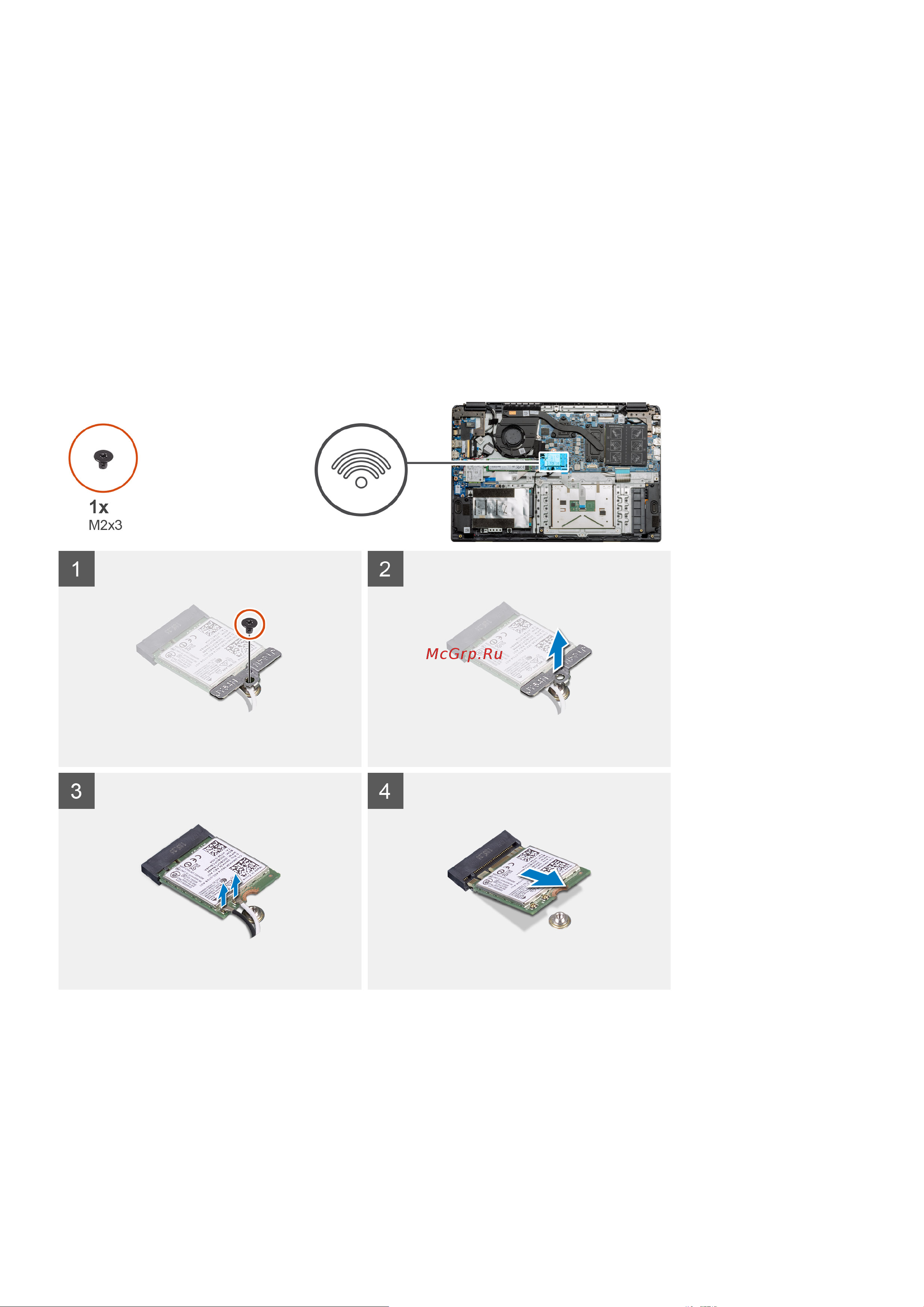

На рисунке показано расположение платы WLAN и проиллюстрирована процедура извлечения.
Действия
1. Открутите единственный винт (М2х3), которым скоба платы WLAN крепится к компьютеру.
2. Снимите скобу платы WLAN.
3. Отсоедините кабели антенны WLAN от модуля WLAN.
4. Сдвиньте плату WLAN и извлеките из слота платы WLAN.
26 Разборка и сборка
