Dell Latitude 3510-8718 [79/112] Монтаж кабеля дисплея
![Dell Latitude 3510-8718 [79/112] Монтаж кабеля дисплея](/views2/1863524/page79/bg4f.png)
Монтаж кабеля дисплея
Об этой задаче
Действия

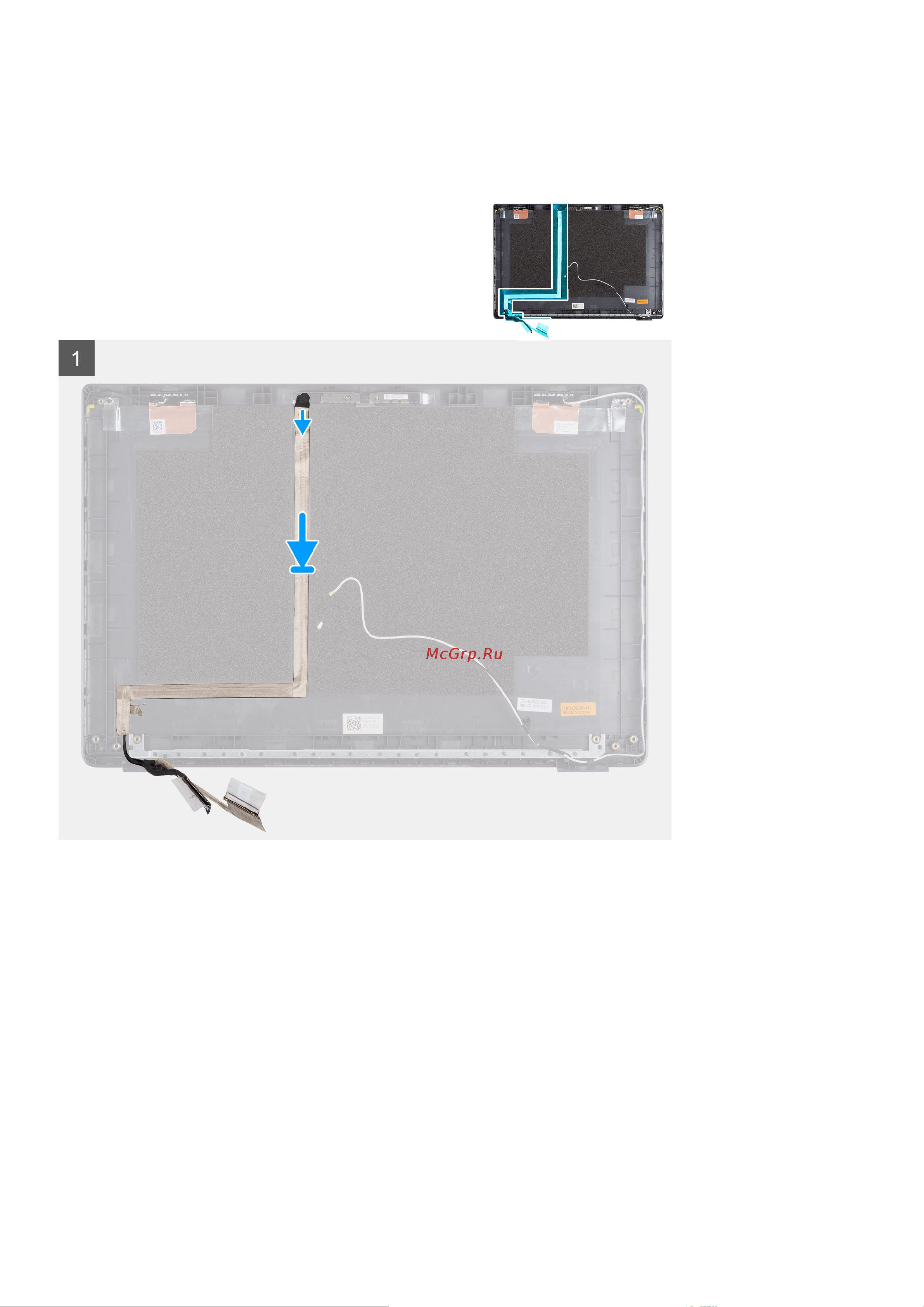

Выровняйте и прикрепите кабель дисплея к задней крышке дисплея.
Следующие действия
1. Установите камеру.
2. Установите панель дисплея.
3. Установите лицевую панель дисплея.
4. Установите дисплей в сборе.
5. Установите аккумулятор.
6. Установите на место нижнюю крышку.
7. Установите на место карту памяти SD.
8. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.
Разборка и сборка 79
