Об этой задаче
Действия

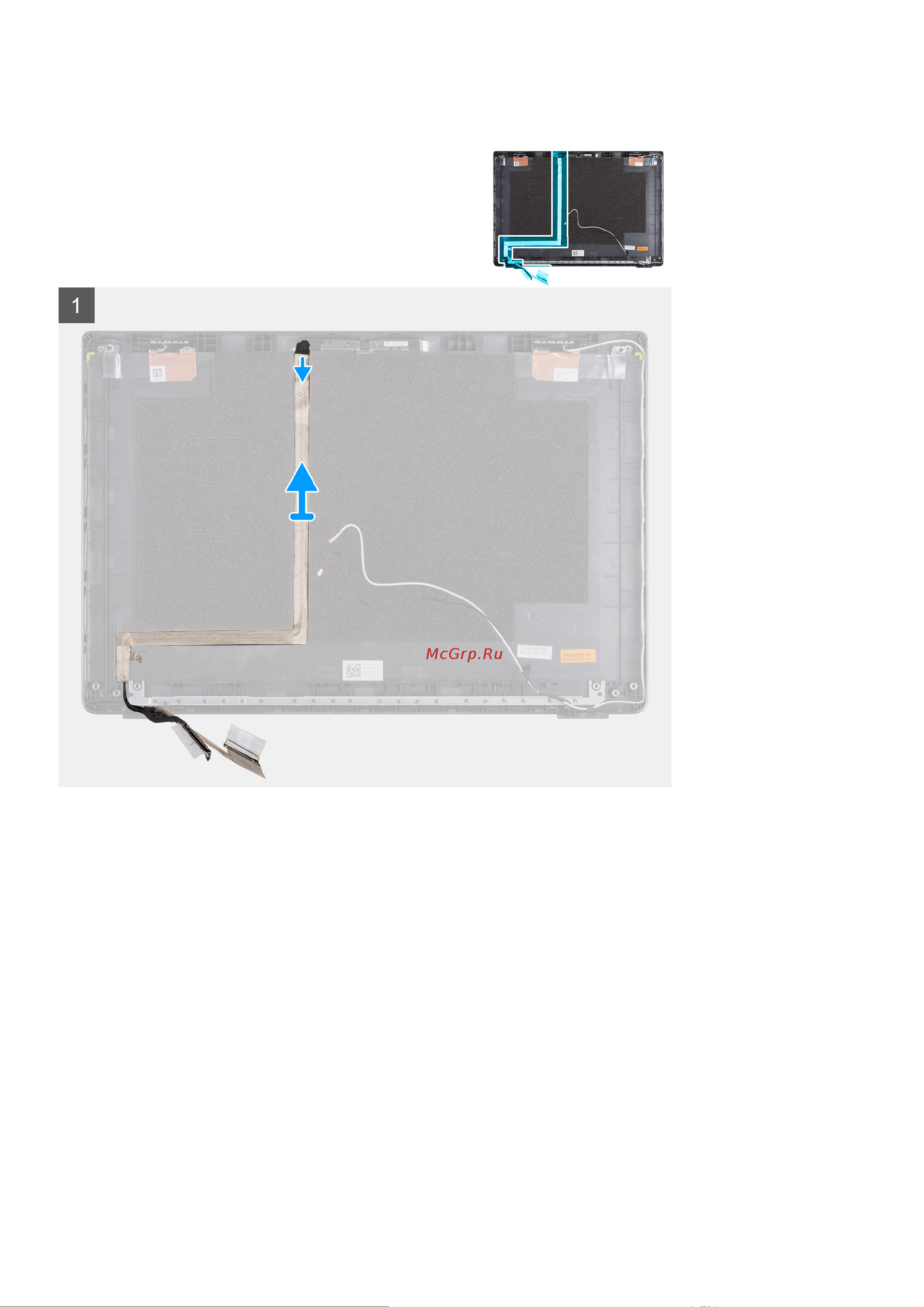

Отделите кабель дисплея от стороны с клейким слоем и снимите кабель с задней крышки дисплея.
78 Разборка и сборка
