Dell Latitude 3510-8718 [40/112] Установка сенсорной панели
![Dell Latitude 3510-8718 [40/112] Установка сенсорной панели](/views2/1863524/page40/bg28.png)
Об этой задаче
Действия

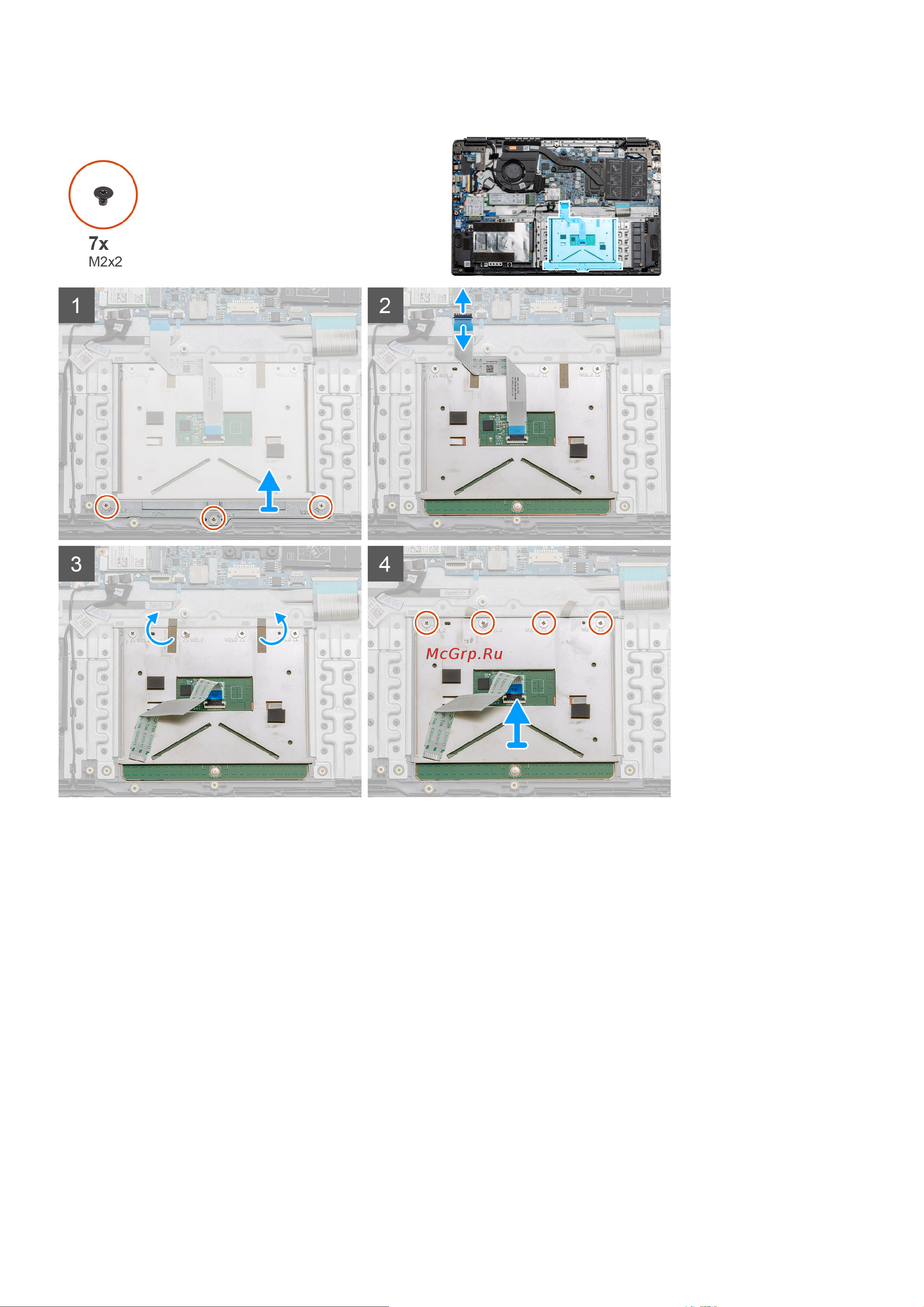

1. Выверните три винта M2x2 из нижней части сенсорной панели.
2. Отсоедините шлейф от системной платы.
3. Отклейте полоски липкой ленты, которые удерживают на месте верхнюю часть сенсорной панели.
4. Выверните четыре винта M2x2 из верхней части сенсорной панели и извлеките сенсорную панель из компьютера.
Установка сенсорной панели
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче
На рисунке показано расположение сенсорной панели и проиллюстрирована процедура установки.
40 Разборка и сборка
