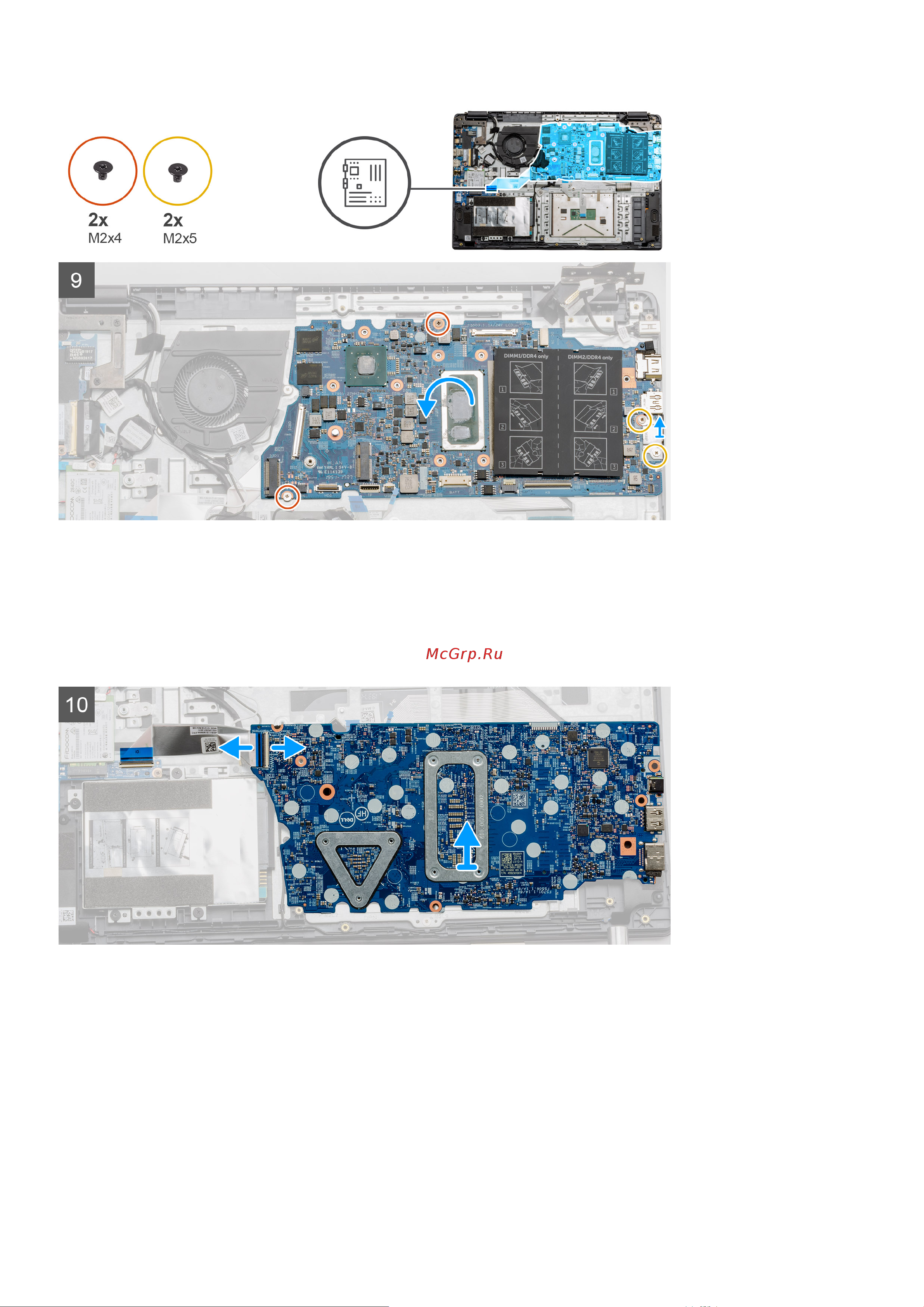

Действия
1. Выверните два винта M2,5x5 и один винт M2,5x4 из правого шарнира.
2. Отсоедините кабель входного разъема постоянного тока от системной платы.
3. Отсоедините кабель вентилятора в сборе от системной платы.
4. Отсоедините клейкую ленту, которая удерживает кабель ЖК-дисплея.
5. Поднимите защелку, которая удерживает кабель ЖК-дисплея на системной плате.
6. Отсоедините кабель ЖК-дисплея от системной платы.
7. Отделите клейкую ленту от соединительного кабеля платы ввода-вывода, затем отключите соединительный кабель
платы ввода-вывода.
Разборка и сборка 51
