Об этой задаче

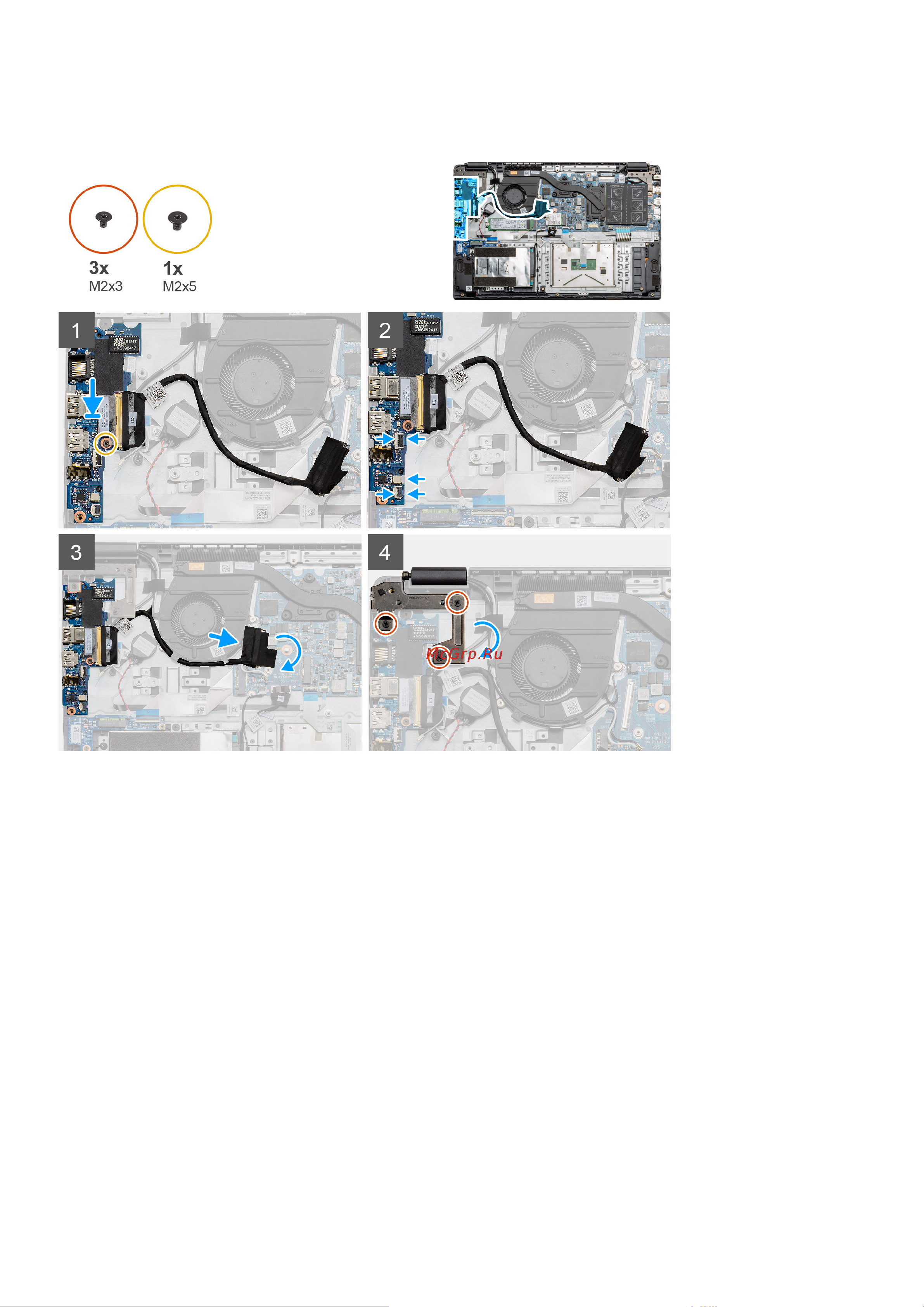

На рисунке показано расположение платы ввода-вывода и наглядно показана процедура ее установки.
Действия
1. Установите плату ввода-вывода на точки крепления на опорной панели и закрепите ее, завернув один винт M2x5.
2. Подсоедините три разъема кабелей к разъемам в нижней правой части платы ввода-вывода. Установите плату WWAN
на место и закрепите ее единственным винтом (M2x3).
3. Проложите соединительный кабель платы ввода-вывода через направляющие под вентилятором в сборе и
подсоедините кабель к разъему на системной плате. Зафиксируйте разъем для платы ввода-вывода на системной
плате, закрепив его клейкой лентой.
4. Закройте левый шарнир и закрепите его на опорной панели с помощью трех винтов M2x3.
Следующие действия
1. Установите плату WLAN.
2. Установите плату WWAN.
3. Установите аккумулятор.
4. Установите нижнюю крышку.
5. Установите карту памяти SD.
6. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
62 Разборка и сборка
