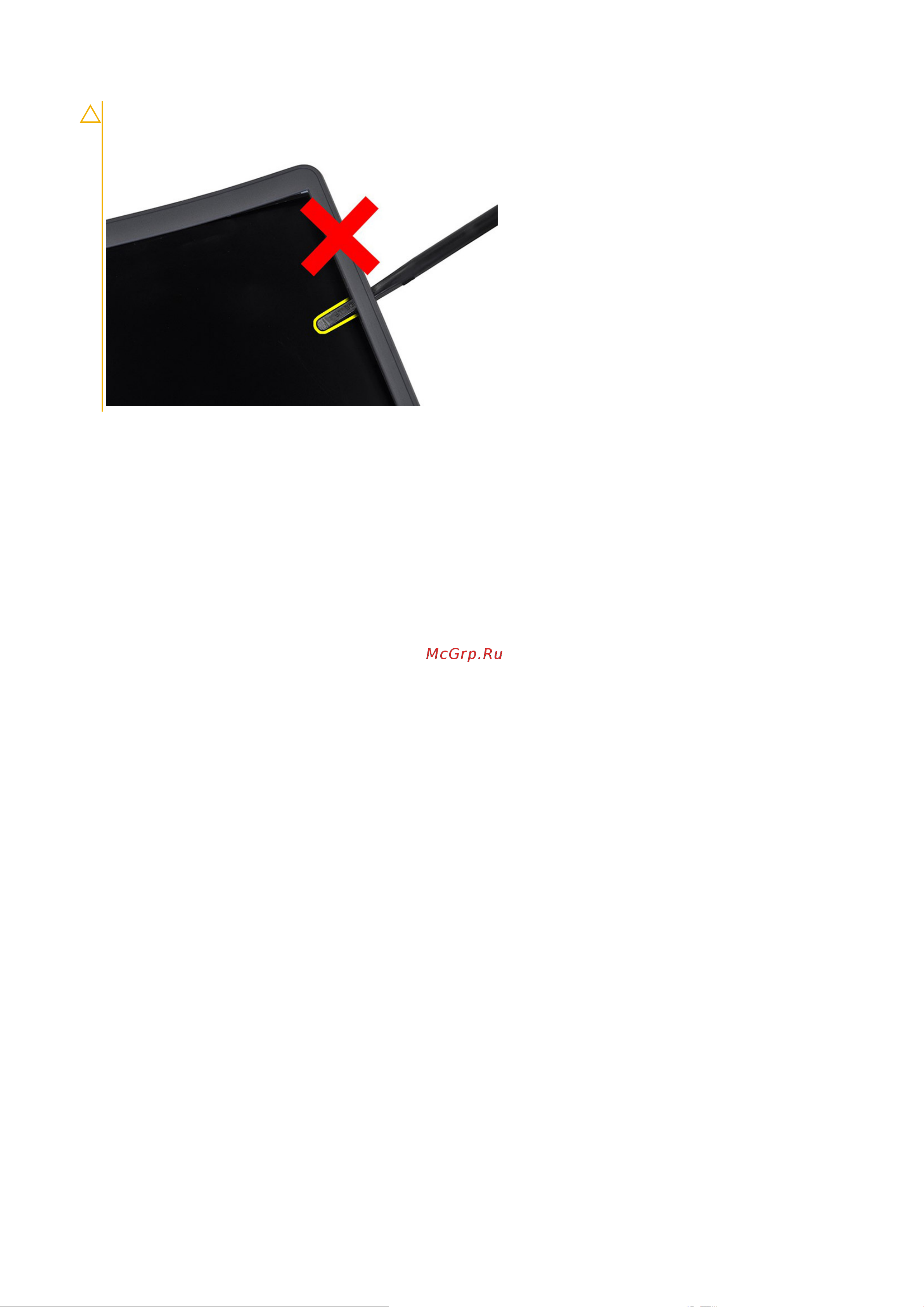

ОСТОРОЖНО: Подденьте наружный край рамки дисплея руками или пластмассовой палочкой.
Использование отвертки или другого острого предмета может повредить панель дисплея.
3. Извлеките лицевую панель из дисплея в сборе.
72 Разборка и сборка
