ViewSonic 5 PJ513D/PJ513DB

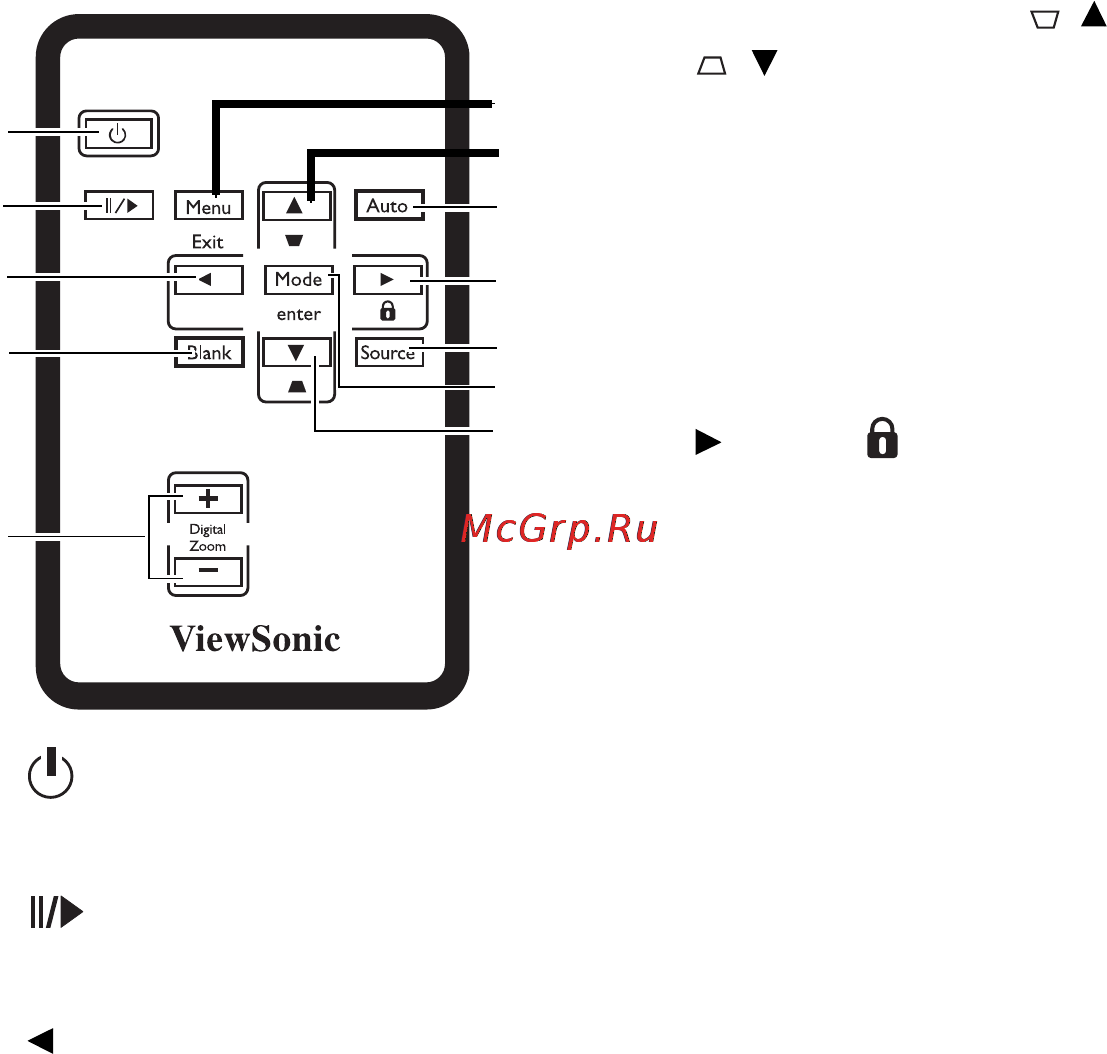

Пульт дистанционного управления (ДУ)
1. Питание
Включение и выключение питания
проектора.
2. Стоп-кадр
Приостановка проецируемого
изображения.
3. Влево
4. ПУСТО
Нажимайте, чтобы скрыть изображение с
экрана. Для восстановления изображения
нажмите любую кнопку на проекторе или
пульте ДУ.
5. Кнопки ЦИФРОВОГО
МАСШТАБИРОВАНИЯ (+, -)
Увеличение или уменьшение размера
проецируемого изображения.
6. Меню/Выход
Включение экранного меню.
Возврат к предыдущему меню, выход и
сохранение настроек меню.
7. Кнопки со стрелками (/Вверх,
/ Вниз) для коррекции
трапецеидальных искажений
Ручная коррекция трапецеидальных
искажений, возникающих при
проецировании под углом к экрану.
8. АВТО
Автоматическое определение
оптимальных частот синхронизации
проецируемого изображения.
9. Вправо/
Включение блокировки кнопок панели.
Подробности см. в разделе "Блокировка
кнопок управления" на стр. 28.
Когда открыто экранное меню
, кнопки
#3, #7 и #9 используются для выбора
нужных элементов меню и для
регулировок параметров.
10. ИСТОЧНИК
Отображение окна выбора источника
входного сигнала.
11. Режим/ввод
Выбор доступного режима настройки
изображения в зависимости от
выбранного входного сигнала.
Активация выбранного элемента
экранного меню Подробности см. в
разделе "Работа с меню" на стр. 34.
1
2
3
4
5
9
7
8
6
10
11
7
