ViewSonic 14 PJ513D/PJ513DB
Подключение источника компонентного
видеосигнала
Проверьте, есть ли в вашем видеоустройстве незадействованные выходные разъемы
компонентного видеосигнала:
Если есть, то перейдите к следующему шагу процедуры.
Если нет, то для подключения к проектору придется использовать другой способ.
Порядок подключения проектора к источнику компонентного
видеосигнала:
1. Подключите три вывода RCA на одном конце переходного кабеля "Компонентное
видео/VGA (D-Sub)" к выходным разъемам Компонентного видео на
видеоустройстве. Подключайте выводы RCA к гнездам того же цвета: зеленый к
зеленому, синий к синему, красный к красному.
2. Подключите разъем D-Sub на другом конце переходного кабеля "Компонентное
видео/VGA (D-Sub)" к разъему D-SUB/COMP IN проектора.
3. Если хотите использовать встроенный
в проектор динамик (микшированный
монозвук), то один конец подходящего звукового кабеля подключите к аудиовыходу
компьютера, а другой конец - к гнезду Audio проектора.

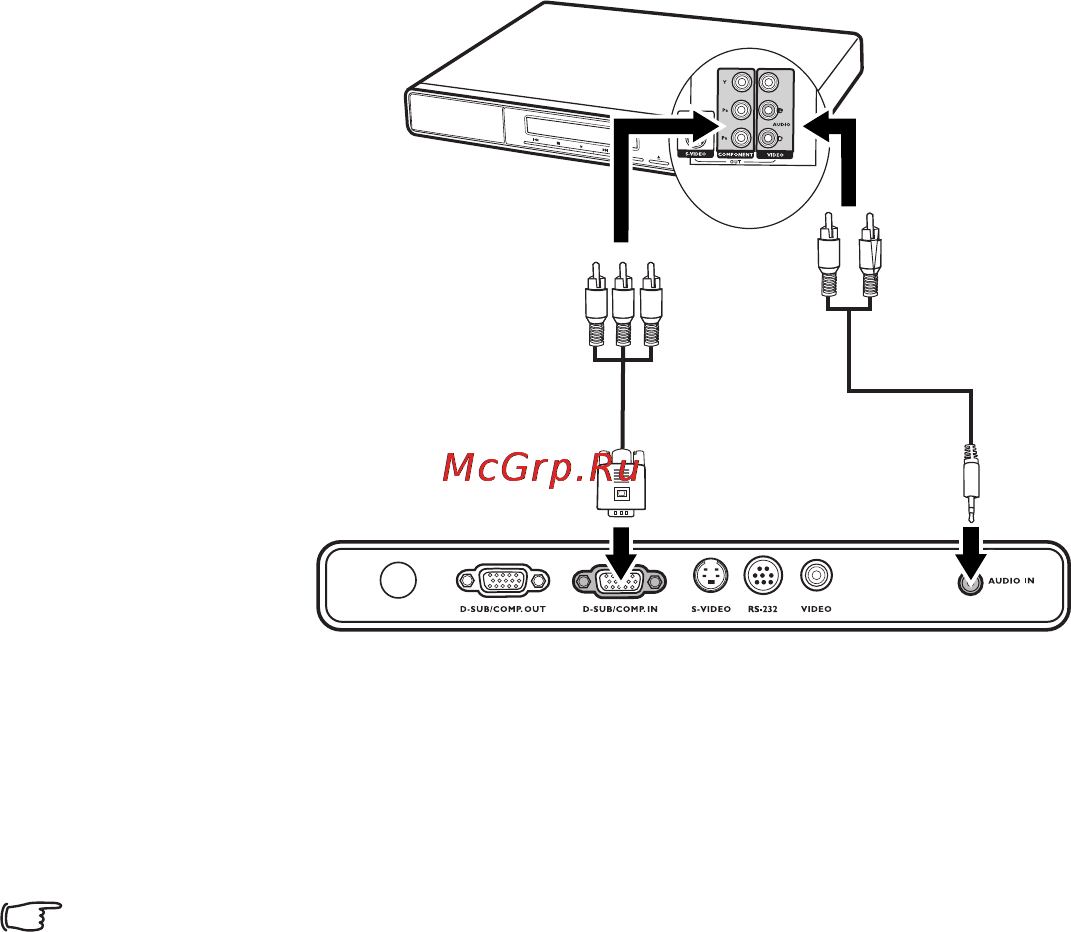

При подключениях руководствуйтесь следующим рисунком:
Для подключения к ТВ-тюнеру высокого разрешения (High Definition TV, HDTV)
проектор поддерживает следующие варианты разрешения:
Этот проектор способен воспроизводить только микшированный монозвук, даже если к
нему подключен стереофонический звуковой сигнал. Подробности см. в разделе
"Подключение звукового сигнала" на стр. 14.
Отображение в формате 16:9 возможно только при подключении к выходу Компонентного
видео.
Если после включения проектора и правильного выбора источника видеосигнала
изображение отсутствует, то убедитесь,
что видеоустройство включено и нормально
работает. Также проверьте правильность подключения сигнальных кабелей.
480i 480p
576i 576p
720p (50/ 60 Гц) 1080i (50/ 60 Гц)
Аудиокабель
Аудио/видео устройство
Переходной кабель
"Компонентный
видеосигнал-VGA"
(D-Sub)
